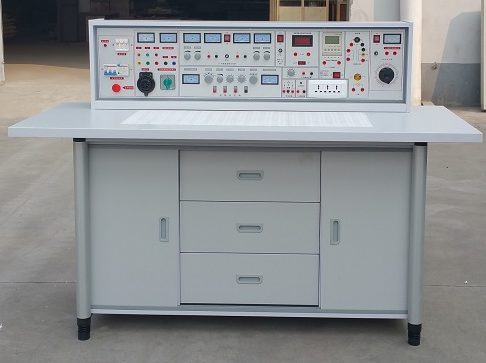

通用电工电子电拖实验与技能实训成套设备

 通用电工电子电拖实验与技能实训成套设备

一、实训目标

本实训系统旨在通过一系列精心设计的实验项目，结合基础操作技能与多类型实用电路的制作与调试，全方位提升学生的电子产品研发与调试能力。学生不仅能够熟练掌握电路原理图与PCB图的阅读技巧，还能深入了解常用电子元器件的选型、测试方法，以及焊接与电路组装的工艺精髓。此外，系统还着重培养学生解决实际安装调试过程中遇到问题的能力，确保学生毕业后能迅速适应行业需求。

二、关键技术指标

1. 电源系统：

• A单元：提供三相四线输出，满足多样化实验需求。

• B单元：覆盖3V至24V的多档交流电压输出，调节灵活。

• C单元：双路恒流稳压电源，电压0～30V可调，最大电流2A，具备过载及短路保护，确保实验安全。

• D单元：直流稳压5V输出，电流0.5A，适用于精密电子元件测试。

• E单元：交直流电压0～240V连续可调，电流2A，满足大功率实验需求。

• F单元：提供220V标准电压输出，便于外接仪器使用。

• 输入电源：标准三相四线制，确保稳定供电。

• 输出电源及信号单元：

2. 单次脉冲源：单次输出一对正负脉冲，满足特定实验场景。

3. 函数信号发生器：

• 支持正弦波、三角波、矩形波等多种波形。

• 频率范围5HZ至550KHZ，分五档可调。

• 输出电压及衰减可调，满足不同实验精度要求。

4. 音频功率放大器：低输入高输出，音量可调，内置喇叭，既可用于扩音也可用于信号追踪。

5. 智能型多功能交流测量电表：高精度测量，同时显示电流、电压、功率、电能及工作时间，提升实验数据分析能力。

6. 安全保护：漏电动作电流30mA，绝缘电阻大于5MΩ，确保实验人员与设备安全。

三、系统结构与配备（以24座为例）

（一）实验桌设计

• 数量与布局：12张学生实验桌，每张桌配两位学生，确保操作空间充足。

• 尺寸与材质：实验桌尺寸为160×70×80cm，采用耐用材料制成，美观大方。

• 核心配置：每张桌中央配备九孔电路插板，元件盒透明直观，内含多种电子元器件，便于学生自由组合实验电路。桌下设有元器件储存柜，便于存放实验所需物品。

（二）示教控制台

• 功能：1台示教台，控制所有学生实验台的电源，并配备通用九孔电路板演示屏，便于教师讲解与演示。

• 尺寸：演示屏尺寸为160×70mm，确保每位学生都能清晰观看。

（三）实验台配备

• 数量：共13台，学生实验桌与示教台上各配备1台。

（四）器材与工具

• 安全设备：人体复苏模型1个，灭火器1只，确保实验安全。

• 电动工具：手电钻3把，台钻1台，满足实验加工需求。

• 测量与调试工具：表笔、扳手、剥线钳、镊子、钢丝钳、尖嘴钳等工具13套，电烙铁及烙铁架25套，指针万用表与数字万用表各13只，电度表、兆欧表、钳形表各13只，转速表1只，确保实验数据准确。

• 电子元器件与设备：包括电阻、电容、电感、二极管、三极管、场效应管、可控硅等多种元器件，以及单相电动机、三相电动机、直流电机、交流接触器、热继电器等实验设备，满足各类实验需求。

• 辅助设施：保险盒、配电板、熔断器、开关、插座、灯头等配件齐全，双门立柜、敷铜板、焊接通用线路板等辅助设施完备，确保实验顺利进行。
