本系列实训设备全面覆盖了电工学、电工原理、模拟电子技术、数字电子电路、电力拖动、电气控制及继电控制等多门课程，旨在通过一系列精心设计的实验项目，增强学生的理论与实践结合能力。实验内容广泛，包括交直流电路、振荡电路、磁场分析、运算放大器应用、整流与放大电路、数字逻辑设计以及电气控制等，采用德国先进的职教理念与实验方法，确保教学的高效与实用。

一、实验项目特色

1. 综合实验体系：实验项目紧密围绕电工、模电、数电及电力拖动等领域，通过多样化的实验内容，帮助学生深入理解和掌握专业知识。

2. 灵活组合实验：利用九孔通用实验底板与透明元件盒，学生可以自由组合实验电路，元器件可反复使用，既经济又环保，同时锻炼了学生的动手能力和创新思维。

3. 电子技能实训：通过制作与调试实用电路，学生不仅能够掌握电子产品的制作流程，还能学会阅读电路图、选择测试电子元器件、焊接与组装电路等技能，提升解决实际问题的能力。

4. 电工与电拖实训：强化安全用电意识，掌握电工基本工具与仪表的使用，以及电动机的安装、维护、故障处理与电气控制线路的调试，达到职业技能鉴定的中级以上水平。

二、实训台结构与功能

1. 实验台构成与性能

• 电源系统：

• A组：单、三相可调交流电源，覆盖0-430V，含1.5KVA自耦调压器与液晶电压表。

• B组：低压交流电压3-24V七档可调，配电流表。

• C组：低压直流稳压5V，0.5A输出，电流表指示。

• D组：双路恒流稳压电源，0-30V可调，内置继电器换档，具备预设限流与高精度指示。

• E组：单相市电输出，便于外接设备。

• 输入电源：三相四线制，配备指示灯确保输入状态可见。

• 输出电源：

• 函数信号发生器：支持多种波形，频率范围广，输出精度高，支持直流偏置与压控振荡。

• 频率计数器：高精度测频，支持多种闸门时间设置，适合不同应用场景。

• 智能功率表与功率因数表：高精度测量，支持数据存储与负载性质判别，提升实验数据分析能力。

• 其他功能：单次脉冲发生器、音频功率放大器、七段译码器及高精度交直流测量仪表等，满足多样化实验需求。

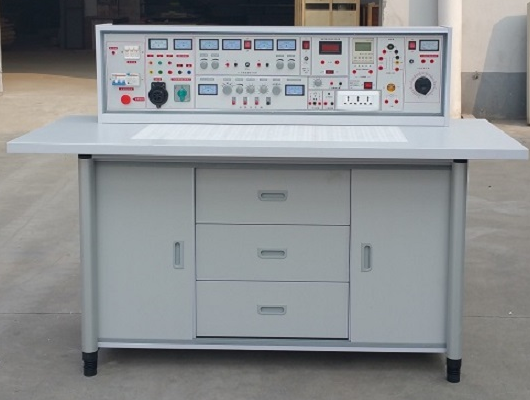

2. 实验操作桌

• 设计：采用双面饰面板，尺寸适中，美观耐用，配备抽屉与储存柜，便于工具与元器件的存放。

• 电路插板：九孔设计，便于元件盒的灵活拼插，形成完整的实验电路。

• 元件盒：透明设计，内置多种常用电子元器件，方便识别与取用，压卡式结构便于维护。

三、整体结构与配备（以二十四座为例）

• 实验桌：12张学生实验桌，一桌二座，配备九孔电路插板、元件盒、胶皮板及储存柜。

• 示教控制台：1台，控制所有学生实验台的电源，配备演示屏，便于讲解与演示。

• 实验台：共13台，分布于学生实验桌与示教台上。

• 器材配备：涵盖人体复苏模型、灭火器等安全设备，以及手电钻、台钻、万用表、电烙铁等各类实验工具与仪表，同时配备丰富的电子元器件与实训电路板，确保实验的顺利进行。
