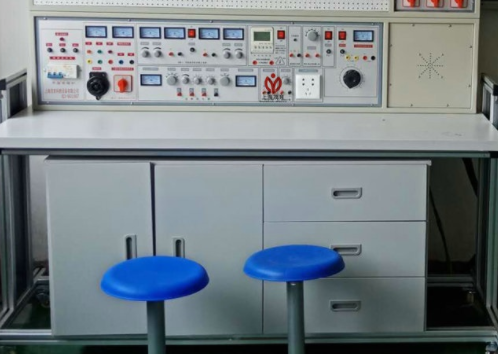

模电数电实验与技能实训考核实验室成套设备

模电数电实验与技能实训考核实验室成套设备

一、实验台核心构成与卓越性能：

1. 电源系统及其精细参数：

• A组：配备0.5KA容量，单相0-250V可调输出，内置嵌入式保险盒与三相漏电开关，双重保障。

• B组：提供3-24V低压交流电压，分七档精细调节，最大输出电流达1.5A，配备直观电流表。

• C组：专注低压直流，稳定输出5V电压，0.5A电流，同样配备电流表监控。

• D组：双路恒流稳压电源，0-30V连续可调，最大1.5A输出，具备预设限流与高精度指示（电压、电流表精度达0.5级），电压与负载稳定度卓越，纹波极低。

• E组：直接接入市电，通过万能插板，方便用户外接设备。

• 输入规格：采用安全稳定的单相三线输入设计。

• 多重保护输出：

2. 功能丰富的信号发生器：

• 波形多样：涵盖正弦波、三角波、方波、脉冲波、锯齿波、TTL方波及矩形波。

• 宽频调节：频率范围从0.1Hz至2MHz，分七档调节，满足不同实验需求。

• 高精度输出：正弦波失真度低至1%，方波响应迅速，输出幅度与直流偏置可调，输出阻抗稳定。

• 特殊功能：支持压控振荡（VCF）、输出衰减调节及占空比连续变化。

3. 精准的频率计数器：

• 广泛测频：覆盖1Hz至100MHz范围。

• 多闸门时间选择：提供0.01S、0.1S、1S、10S四种闸门时间设置。

• 高输入阻抗：AC耦合下，电阻分量约500KΩ，并联电容约100P。

4. 单次脉冲发生器：单次触发即可输出标准正负脉冲对。

5. 音频功率放大器：低输入高输出，内置喇叭，便于信号放大与寻迹。

6. 七段译码显示：配备3组七段译码器与对应数码管，直观显示实验数据。

7. 高精度测量仪表：

• 外测交直流电流表：0.5级精度，0～1000mA测量范围。

• 外测交直流电压表：同样0.5级精度，覆盖0～99.9V量程。

二、实验室结构与精细配备（以二十四座为例）：

（一）实验桌布局：

• 数量与配置：12张双面饰面板实验桌，每张桌配置双座，尺寸统一为160×70×80cm，美观耐用。

• 中央插板：每张桌中央设九孔电路插板，元件盒灵活拼插，便捷构建实验电路。

• 透明元件盒：内置丰富元件，盒盖标注清晰，压卡式设计便于维护。

• 保护设计：每张桌配备胶皮板，保护桌面与电路板，适应多种实验操作。

• 储存空间：桌下设有抽屉与储存柜，分类存放实验器材与工具。

（二）示教控制台：

• 功能强大：1台示教台，集中控制12台学生实验台电源，配备通用电路板演示屏，尺寸为160×70mm，便于教师讲解与演示。

（三）实验台配备：

• 数量齐全：学生实验桌与示教台上各配备1台实验台，共13台。

（四）器材与工具：

• 仪表齐全：MF-500万用表与数字万用表各13只。

• 工具完备：包括台钻、电烙铁及烙铁架、微型手枪钻等，共计25套，另有尖嘴钳、斜口钳等手工工具13套。

• 实验材料：敷铜板、焊接通用线路板及组件、模电数电实训考核组件等，充分满足实验需求。

• 储存与辅助设施：双门立柜2个，学生凳25张，确保实验环境整洁有序。

此套实验室设备不仅结构紧凑、功能全面，而且注重细节设计，确保了实验教学的安全、高效与便捷。
