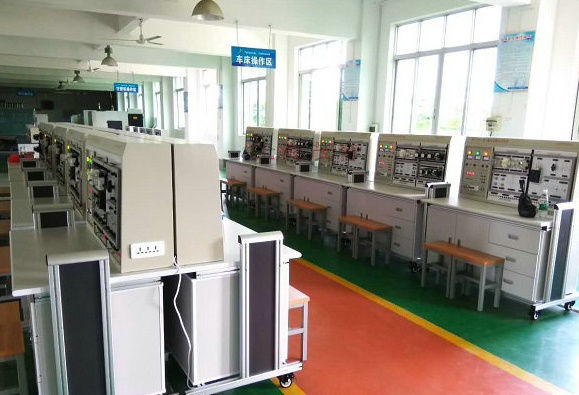

电力拖动PLC技能实训装置

电力拖动PLC技能实训装置

一、实训装置创新亮点：

1. 模块化挂箱设计：本装置匠心独运，采用模块化挂箱结构，不仅实现了电气控制线路的灵活装配与快速更换，还极大地增强了实训项目的可扩展性。无论是基础的电力拖动训练，还是进阶的变频调速实验，都能轻松应对，确保了教学内容的多样性与前瞻性。

2. 便捷高效的操作平台：仅需接入三相四线交流电源，即可启动整个实训系统，占地面积小巧，有效降低了教学空间的占用与基建成本。这一设计不仅便于设备在各类教育机构的部署，也提升了实训教学的灵活性与效率。

3. 双重安全防护机制：装置内置电压型与电流型双重漏电保护器，为操作者提供了全方位的安全保障。同时，各电源输出均配备软截止保护功能，有效防止了因过载或短路引发的安全事故，确保了实训过程的安全无忧。

4. 标准化考核工具：创新性地配备了定时器兼报警记录仪，这一功能不仅可作为日常时钟使用，更能在实训考核中发挥关键作用。通过设定实训时间、定时报警及记录错误告警次数，为学生实训技能的评估提供了统一、客观的标准。

5. 工业级接线体验：所有元器件均通过精心设计的导线连接到接线端子上，学生在实训过程中仅需在线端子上进行接线操作，既保护了元器件免受损伤，又让学生提前体验到了工业现场的接线规范与流程。

二、技术性能优势：

• 稳定的工作电源：支持三相四线（或三相五线）～380V±5% 50Hz的电源输入，确保了实训设备的稳定运行。

• 宽泛的工作环境：适应-5℃～+40℃的温度范围及相对湿度＜85%（25℃）的环境条件，满足不同地域与季节的实训需求。

• 紧凑的装置容量：整体装置容量小于1.0KVA，实现了高效能与低能耗的完美平衡。

• 合理的尺寸设计：外形尺寸1100×700×1400（mm），既便于设备的移动与安装，也确保了实训空间的合理利用。

三、装置详细配置：

（一）电源控制屏：采用铁质双层亚光密纹喷塑结构，搭配铝质面板，为实训考核提供稳定可靠的电源及多重保护机制。通过无线遥控控制三相四线电源输入，结合漏电保护器、接触器及启停按钮等操作元件，实现了对实训电源的精准控制。同时，配备有电压表、指示灯及定时器兼报警记录仪等辅助设备，为实训教学提供了全面的支持与保障。

（二）实训桌：采用铝木结构打造坚固耐用的桌体，桌面则选用防火、防水、耐磨的高密度板材质。桌面上设有抽屉和储存柜等储物空间，便于学生存放实训工具与材料。

（三）实训组件：涵盖了从基础到进阶的各类电力拖动与PLC控制组件。包括交流接触器、中间继电器、热继电器、时间继电器等多种电气元件；PLC主机及转换器培训组件（如三菱FX1X-40MR）、编程通讯电缆及工控组态软件等PLC教学工具；以及三相异步电动机、三相双速异步电动机等电机设备。这些组件的丰富配置为学生提供了全面的实训资源与平台。

（四）PLC综合训练项目：结合PLC技术特点与工业应用实际，设计了多个综合性的PLC控制实训项目。包括三相异步电动机的自锁正转控制、正反转控制、Y/△启动控制等基础实验；以及C620车床电气控制线路、C6163车床电气控制线路、电动葫芦电气控制线路等工业应用实例。这些实训项目不仅帮助学生掌握了PLC编程与调试技能，还让他们对工业电气控制系统有了更深入的了解与认识。
