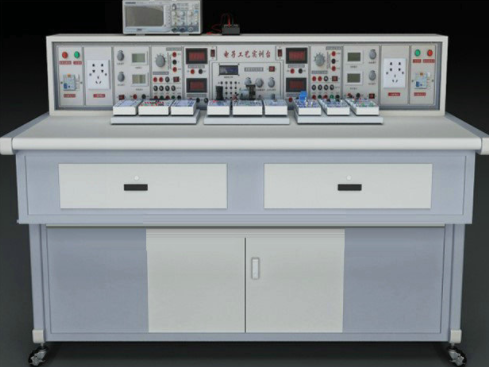

电工电子技术综合应用创新实训考核装置

电工电子技术综合应用创新实训考核装置

本实训考核装置专为电气类、电子类、机械类、机电类及一般工程类专业设计，旨在满足《模拟电子技术》、《数字电子技术》、《电工基础》、《电路原理》、《电路与磁路》、《电工学》、《电力电子技术》、《电机及拖动技术》等多门课程的综合应用与创新实训需求。它不仅支持课程设计与毕业设计，还适用于电工、电子产品的研制与开发。

一、技术指标

1. 工作电源：三相五线 AC 380V±10%，50Hz，确保设备稳定运行。

2. 工作环境：工作温度范围-10～40℃，环境湿度≤90%（25℃），适应多种实验环境。

3. 外形与功耗：装置长×宽×高=1600×700×1200mm，整机功耗≤1.5KW，紧凑高效。

4. 安全保护：配备接地保护与漏电保护功能，采用高绝缘安全型插座及带绝缘护套的实验导线，确保用户安全。

二、功能特点

1. 综合应用能力培养：从验证书本知识转向综合应用，实验实训以培养能力为主线，贴近生产实际，增强学生实践能力。

2. 模块化设计：学生可自主搭建实验实训电路，模块间灵活组合，配置齐全，既满足实训指导书要求，又鼓励学生创新探索。

3. 开放平台：提供多种电源、信号源及仪表，为学生打造一个完全开放的实验环境，支持安装调试、排故、技能竞赛、课程设计及科技开发。

4. 精心配置项目：配套项目经过精心筛选与配置，结合实际应用，提升学生学习兴趣与动手能力。

三、功能模块单元介绍

1. 电源仪表控制屏

• 箱体结构：采用铁质双层亚光密纹喷塑结构，铝质面板，稳固耐用。

• 三相交流电源模块：提供三相固定380V、220V及单相0～250V可调交流电源，配备过流保护。

• 低压交流电源模块：3-24V七档可调，最大输出电流1.5A，电流表指示。

• 稳流稳压电源模块：包括0～220V直流可调电源、双路直流程控电源及固定直流电源，均具备短路、过流保护功能。

• 交直流测量仪表模块：智能型真有效值交流/直流电压表、电流表，具备高精度测量与自动保护功能。

• DDS功率型函数发生器/频率计：高精度波形输出与频率测量，支持上位机设置与监控。

2. 实训工具与材料

• 配备数字万用表（VC890D）、模拟万用表（MF47）、烙铁等常用工具，以及丰富的实验导线。

• 实训桌采用铝合金框架，桌面防火防水耐磨，配备储物柜与移动轮，便于使用与管理。

3. 电工电子实训模块

• 提供直流电路、模拟电子技术、数字电子技术及电子综合应用实训模块，面板采用PCB板制作，器件与接口清晰，易于操作。

• 实训模块由透明元件盒与PCB板构成，支持自由组合，实现多种实训项目。

四、可完成的实训项目

电工基础实训项目：

• 电气测量与直流电路实训（如电路元件伏安特性测绘、基尔霍夫定律验证等）。

• 交流电路实训（如日光灯电路分析、功率因数测量等）。

• 磁路与变压器实训（如自感系数测定、单相变压器特性研究等）。

• 电路暂态过程实训（如一阶电路暂态过程研究）。

模拟电子技术综合应用、创新实训项目：

• 常用二极管、晶体管性能测试及应用。

• 放大电路、稳压电路、功率放大电路研究。

• 传感器应用与电子产品线路调试（如烟雾报警器、恒温控制电路等）。

数字电子技术综合应用、创新实训项目：

• 基本逻辑门电路、编码器、译码器等数字电路功能测试。

• 综合应用实训（如声光控制节能路灯、数字钟电路等）。

电力电子技术综合应用实训项目：

• 晶闸管、单结晶体管等电力电子器件特性研究。

• 整流电路、斩波电路、PWM调速系统等调试与分析。
