通用机电设备安装与调试实训装置

通用机电设备安装与调试实训装置

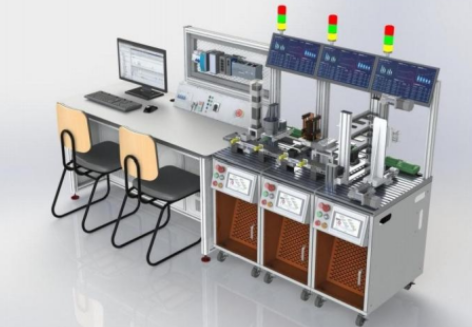

一、通用机电设备安装与调试实训装置系统概览

本系统是一套集机电设备安装、调试及综合实训于一体的教学平台，专为机电一体化、自动化控制等专业设计。其核心组成部分包括供料单元、检测分拣单元、仓储单元以及智能监控平台，旨在通过模拟真实工业环境，提升学生的实践操作能力和问题解决能力。

二、性能参数概述

1. 电源规格：采用单相三线制，额定电压为220V±10%，频率为50Hz，确保设备稳定运行。

2. 工作环境：适应广泛温度范围（-10℃至+40℃），相对湿度不超过85%（在25℃下），且适用于海拔低于4000m的地区。

3. 系统容量：整体功耗严格控制在2.5kVA以下，节能高效。

4. 尺寸规格：实训平台整体尺寸为1950×785×830mm，采用优质铝合金与钣金材质精工打造，外观光洁无瑕疵。单站工作台尺寸约为650mm×785mm×830mm，便于操作与维护。

三、各单元详细解析

（1）供料单元

• 功能概述：负责自动供给不同材料至生产线，集成料管、推料装置及传输线等关键部件。

• 技术参数：

• 工作台材质：铝合金，坚固耐用。

• 供电与工作电压：AC220V/50Hz，DC24V/2A，满足多样化电气需求。

• 工作气压：0.5MPa，确保气动元件稳定运行。

• PLC控制器：采用西门子主机模块，性能卓越。

• 直流减速电机：24V供电，低噪音高效率。

• 传感器配置：包含光电传感器、磁感传感器、3个光纤传感器及放大器等，实现精准检测。

• 电源控制盒：独立模块设计，配备指示灯、启停及急停按钮，操作便捷。

• 触摸屏：7寸彩色触摸屏，高分辨率、大存储空间，支持多种通讯接口及低功耗运行。

（2）检测分拣单元

• 功能特点：通过高精度传感器检测物料特性（如颜色、材质），实现自动分拣，由传感器、分拣滑槽、气缸、传输线等构成。

• 实训重点：学习传感器应用、分拣逻辑设计、PLC编程与调试等。

四、智能监控平台介绍

智能监控平台依托互联网技术，实现对现场设备的远程监控与管理。平台具备数据采集、上传、展示功能，支持多种设备接入，为用户提供便捷的物联网数据服务。LED显示屏实时展示设备状态，支持在线开发、组态、调试及监控，提升系统维护效率与智能化水平。

五、配套工具与设备

提供全面的实训工具包，包括万用表、电笔、电工胶布、尖嘴钳、斜口钳、活动扳手、剥线钳、螺丝刀（十字/一字）、内六角套装及工具箱等，满足各类安装与调试需求。

六、实训项目规划

（1）供料站实训项目

涵盖供料机构安装、气路调整、电路接线、传感器调试、变频器操作、触摸屏设置与PLC编程调试等多个环节，全面提升学生综合技能。

（2）检测分拣站实训项目

重点训练机械手安装、气路连接、电路接线、传感器调试及PLC编程调试能力，强化学生对自动检测与分拣系统的理解与应用。

（3）仓储站实训项目

涉及堆垛机两轴单元安装、气路调整、电路接线、传感器调试、步进驱动与电机调试以及PLC编程调试等，旨在培养学生在仓储自动化领域的实践能力。
