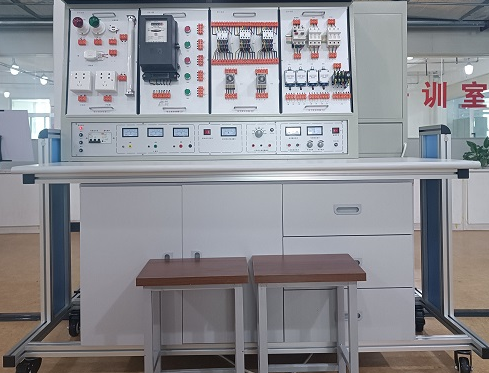

初级电工实训装置

初级电工实训装置

一、初级电工实训装置的精心设计

依据国家劳动和社会保障部制定的工人等级标准与职业技能鉴定规范，我们匠心独运地设计了这款初级电工实训装置。它采用了广泛应用的模块化构建理念，能够灵活应对多样化的实训与考核需求。装置布局精巧，不仅便于操作，还预留了升级扩展的空间，确保实训内容的全面覆盖与与时俱进。实训项目紧密围绕电工仪表使用、接线技巧、电子电路探索、照明配电实践、电力拖动技术、触电急救演练以及安全消防知识等多个维度，全方位契合初级电工的国家职业标准，是职业院校、技工学校、中专学府及技能培训鉴定机构的理想选择。

二、技术性能概览

1. 输入电压：支持三相四线制380V±10%输入，频率为标准的50Hz，确保设备稳定运行。

2. 工作环境：适应广泛的环境温度范围，从-5℃至+40℃，展现出色的环境适应性。

3. 装置容量：精心设计，将总容量控制在1KVA以下，实现能源的高效利用。

4. 安全保护：集成多重安全机制，包括漏电动作电流≤30mA的灵敏检测、过流保护及熔断器保护，全方位保障实训安全。

5. 外形尺寸：尺寸精准设定为1600mm×700mm×1450mm，便于摆放与移动。

三、基础配置与强大功能

• 实训屏：采用坚固耐用的铁质双层亚光密纹喷塑结构，搭配铝合金面板，既美观又实用。实训屏为实训挂箱提供稳定的电源支持，包括交流电源与直流稳压稳流电源，具体功能亮点如下：

1. 电源状态直观显示，外部电源接入时指示灯自动亮起。

2. 通过三相漏电开关控制，安全地向实训挂箱供电，并配备三只450V电压表精确指示输出线电压。

3. 提供多档低压交流电源输出，满足不同实训需求。

4. 设有220V插座，便于连接外部设备。

5. 直流稳压稳流电源支持0-30V连续可调，具备预设限流保护，确保实训安全无忧。

• 实训挂箱及器材：配备齐全的SY系列维修电工挂箱，涵盖从基础到进阶的多种实训项目。同时，提供九孔万能实训板与透明元件盒，助力学员轻松搭建与调试电路。此外，还配备了丰富的电子元器件与一台180W三相鼠笼异步电动机，为实训提供全方位支持。

• 实训桌：采用铝木结构打造，桌面选用防火、防水、耐磨的高密度板材，既美观又实用。整体设计坚固耐用，为实训提供稳定的工作环境。

四、丰富的实验项目

• 电拖部分：涵盖三相电机的多种控制模式，包括直接启动、点动控制、自锁运行、带电流表与电能表的复杂控制、反接制动、Y/△降压起动以及工作台自动往返行程控制等，全面锻炼学员的电力拖动技能。

• 室内照明配电：通过一系列贴近实际的照明配电实验项目，如插座与开关控制、日光灯接线、声控开关应用、电度表接线、配电板安装及两地控制等，让学员掌握室内照明配电系统的设计与实施。

• 电子技术综合训练：结合电子技术的基本原理与应用，设置单相桥式整流、串联可调稳压电源、延时照明开关控制及半导体收音机组装调试等实验项目，培养学员的电子电路设计与调试能力。
