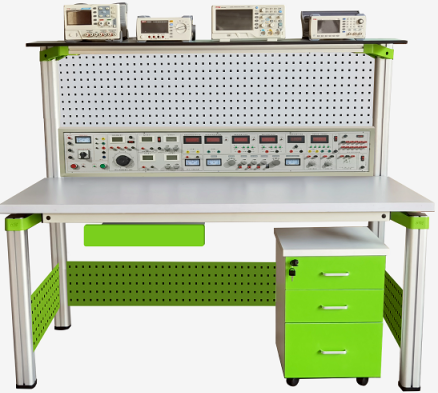

电子技术综合实验平台
一、引言
积极响应教育部“振兴21世纪职业教育课程改革和教材建设规划”的号召，我公司精心打造了一款集教学性、实验性与综合性于一体的电子技术综合实验平台。该平台专为高职、中职、中专及职校的“数字电子技术”与“模拟电子技术”等核心课程量身定制，旨在助力学校快速构建或扩展实验室，轻松开设多样化的实验课程。
二、技术性能概览
电源适应性：支持～220V±10%的宽范围输入电压，适应不同电力环境，确保稳定运行；频率为标准的50Hz。
环境适应性：在-10℃至+40℃的宽温度范围内及相对湿度小于85%（25℃时）的环境中，依然能够可靠工作。
功率与尺寸：整机容量严格控制在0.5KVA以下，确保能源高效利用；整体尺寸为1500mm×700mm×1500mm，空间布局合理，便于操作与维护。
重量与稳定性：重量达120Kg，结构设计稳固，确保实验过程中的安全与稳定。
三、实验装置核心配置及功能亮点
（一）实验主机箱：核心驱动，功能全面
双层铁质结构：采用亚光密纹喷塑工艺，搭配铝质面板，美观耐用。
多功能电源系统：
交流电源：提供低压交流电源（0V、6V、10V、14V各一路及17V两路中心插头）及0-240V连续可调交流电源，并附带整流环节生成0-250V直流电源，满足多种实验需求。
直流电源：包含四路固定直流电源（±12V、±5V），以及两路0-30V连续可调恒流稳压电源，支持预设限流与保护，确保实验安全。
高精度信号源：集成DDS技术，输出高精度正弦波、方波和三角波，配备LCD显示屏，直观展示输出参数。
脉冲发生器：支持连续计数脉冲（0.5-300KHz）与单次脉冲输出，满足复杂实验场景。
音频功率放大器：内置音量可调喇叭，适用于电路扩音与信号追踪。
智能数显仪表：配备直流电压表与电流表，具备高精度测量、数据存储与查询、超量程报警等功能。
（二）仪器架：美观耐用，布局合理
高性能材质：采用高性能表面氧化的铝型材与双面喷塑钢板，结合压铸框架连接构件，非焊接工艺，确保结构稳固且美观。
（三）实验模块：灵活组合，实验无忧
独立封装设计：共131个独立封装实验电路板模块，每个模块对应一个实验项目，便于选择与更换。
磁吸固定机构：配合公共实验基座，实现快速吸附固定，操作便捷。
清晰标识与测试点：PCB面板上元件符号清晰，测试点与故障设置开关布局合理，提升实验效率。
（四）实验桌：科学设计，舒适体验
高性能材料：采用高性能表面氧化的铝型材及一次成型铝压铸框架，确保桌体稳固。
DIY组装：用户可根据需求自行组装，灵活度高。
磁吸式实验基座：与实验模块完美配套，提升实验操作的便捷性。
储存柜与万向轮：配备带硬质成型海绵的储存柜，存放实验模块与工具，底部配置高强度万向可制动PU脚轮，便于移动与存放。
（五）学生凳：人性化设计，舒适耐用
坚固凳腿与拉管：采用30×30×1.2mm方管制作，承重能力强。
舒适凳面：刨花板贴木纹纸，防滑耐磨，高度适中，适合长时间实验。
防锈处理：金属部件经过酸洗、磷化、高压静电喷塑及高温烘烤处理，美观耐用。
三、实验项目
| （一）模电部分实验 1、二极管的正向特性 2、二极管的反向特性 3、二极管的开关特性 4、二极管嵌位器 5、二极管限幅器 6、恒流源电路 7、恒压源电路 8、三极管的输入输出特性 9、三极管基本放大器性 10、三极管开关特性 11、三极管实用电路 12、三极管限幅器 13、并联电流负反馈电路&射极输出电路 14、并联电压负反馈电路 15、串联电流负反馈电路&串联电压负反馈电路 16、带负载单极小信号电压放大 17、低频小信号放大器 18、电压负反馈偏置电路 19、用电阻提高发射极电路 20、用负反馈消除自激振荡 21、用稳压管提高发射极电位 22、自举射极输出电路 23、OTL功率放大器 24、OTL互补对称放大器 25、差动放大器 26、差动输入单端输出 27、差动输入运算放大器 28、单管小信号放大器 29、场效应管分压式自偏压电路 30、射极跟随器 31、双管两级放大器&结型场效应管放大器 32、用电容衰减高频电压 33、长尾式差动放大器 34、RC桥式振荡器 35、RC移相振荡器 36、变压器反馈震荡器 37、电感式振荡器 38、电容三点式振荡器 39、矩形波震荡器 40、锯齿波震荡器 41、石英晶体振荡器 42、双T选项网络 43、音频振荡器 44、正弦波余弦波振荡器 45、正弦波震荡器 46、差动放大器基本电路& 恒流源差动放大器 47、单端输入单端输出&差动输入双端输出 48、恒压源恒流源 49、集成功率放大器1 50、集成功率放大器2 51、三管OTL互补对称放大器 52、双电源差动放大器 53、四管OTL互补推挽功率放大器 54、电容隔直特性 55、分压式电流负反馈偏置电路 56、共发射极电路 57、共基极电路 58、共集电极电路 59、共漏极放大电路 60、共源极放大电路 61、共栅极放大电路 62、三极管的伏安特性 63、三极管基本放大原理 64、二极管稳定工作点 65、热敏电阻稳定工作点 | 66、反向输入保护措施 67、反向输入求和运算 68、反向运算基本电路 69、基本带通滤波电路 70、基本同相运算电路 71、矩形波振荡器 72、双端输入求和运算器 73、双限比较电路 74、同相输入保护措施 75、同相输入求和运算 76、同相运算放大器 77、变压整流滤波电路&倍压整流电路 78、电子调压器 79、电子滤波器 80、晶闸管触发可控硅 81、连续可调稳压电源 82、桥式整流稳压电路 83、三端集成稳压 84、三端可调集成稳压 85、稳压电源软启动 86、阻容二极管触发可控硅 87、并联稳压电源 88、串联型开关稳压电源 89、具有放大环节的稳压电源 （二）数电部分实验 90、TTL 与 门 91、TTL非门 92、TTL或门 93、TTL与非门 94、对称式多谐振荡器 95、二极管“非”门电路 96、二极管“或”门电路 97、二极管“与”门电路 98、三极管“非门”电路 99、三极管“或非门”电路 100、三极管多谐振荡器 101、与或非电路 102、8421编码器 103、8421译码器 104、D触发器 105、JK触发器 106、RS触发器 107、加减法计数器 108、七段译码器 109、同步十进制计数器 110、循环多谐振器 111、与非门功能的测试 112、CMOS驱动TTL 113、TTL驱动CMOS 114、单稳态电路 115、进位计数器 116、时基电路 117、同步时序电路 118、运放电路 119、增减计数器 120、AD转换器 121、DA转换器 （三）综合实用电路实验 122、电子报警器 123、电子门铃电路 124、光控电路 125、光控电路开关 126、航标灯 127、家用台灯调光电路 128、排风扇自动启闭电路 129、闪光灯 130、温控电路 131、音乐门铃电路 |
