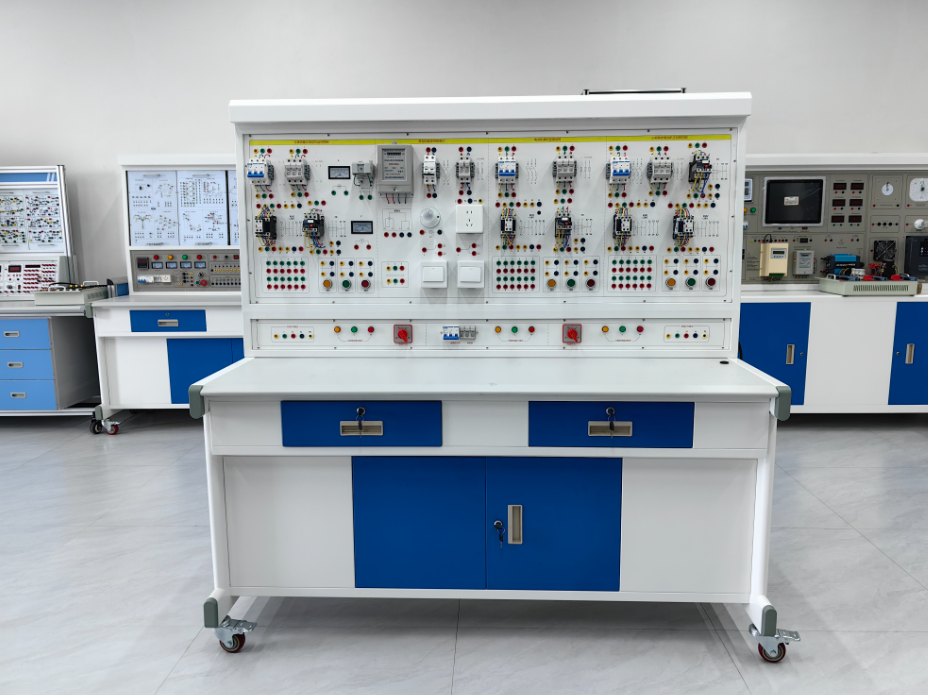

通用电工电子实验与技能实训考核实验室成套设备

通用电工电子实验与技能实训考核实验室成套设备

一、灵活高效的实验系统

本电工电子实训与考核实验室成套设备，依托创新的九孔通用实验底板与透明分立式元件盒设计，实现了实验项目的灵活组合与元器件的重复利用。该系统不仅提升了实验的便捷性，还极大地增强了学生的动手实践能力与创新思维，让学生在动手过程中深入理解电路原理与电子技术应用。

二、技术规格与性能亮点

1. 电源供应系统：支持三相四线制输入，提供多种输出电压与信号选项，包括三相四线输出、多档交流电压输出、双路高精度恒流稳压电源（0-30V可调，具备过载及短路保护）、直流5V稳压电源、交直流连续可调电压源（0-240V，2A）及220V外接仪器供电，全面满足各类实验需求。

2. 单次脉冲源与信号发生器：配备单次脉冲源，可输出精确的正负脉冲对；函数信号发生器支持正弦波、三角波、矩形波等多种波形，频率范围覆盖5HZ至550KHZ，具备连续细调与多级衰减功能，确保信号输出的多样性与精确性。

3. 音频功率放大与测量仪表：内置音频功率放大器，支持低输入高输出，音量可调，内置喇叭便于扩音与信号追踪；智能型多功能交流测量电表，精度达1.0级，支持电流、电压、功率、电能及工作时间的同步测量，显示直观，操作便捷。

4. 安全保护机制：集成漏电保护功能，漏电动作电流设为30mA，确保实验安全；同时，设备绝缘电阻高于5MΩ，进一步保障操作人员的安全。

三、结构布局与配备详情（以二十四座实验室为例）

（一）实验桌配置：配备12张双人实验桌，每张桌面尺寸160×70×80cm，中央设有九孔电路插板，支持元件盒的灵活拼插。桌下设有元器件储存柜，便于存放实验器材与工具。每张桌还配备胶皮板，保护桌面与电路板免受损伤。

（二）示教控制台：设立1台示教台，集中控制12台学生实验台的电源，并配备通用电路板演示屏，便于教师讲解与演示实验过程，提升教学效果。

（三）实验台设置：学生实验桌与示教台上各配备1台实验台，共计13台，确保每位学生都能拥有独立的实验操作空间。

（四）器材与工具：

• 万用表（MF-500型与数字型各13只），满足精确测量需求。

• 台钻、电烙铁及烙铁架、微型手枪钻等加工工具，支持元器件的加工与焊接。

• 各类钳子、螺丝刀、扳手、镊子等手工工具，便于实验操作与元件安装。

• 敷铜板、初步焊接通用线路板及组件，为实训项目提供基础平台。

• 电子技能实训考核组件（包括特制线路板及元器件），共计13×22套，覆盖开关、音频、信号发生、计数、译码、显示等多个领域。

• 双门立柜2个，用于存放实验耗材与备件。

• 学生凳25张，确保每位学生都能舒适地进行实验操作。

四、实验与实训项目：
1.电工部分实验项目：

1.1实训项目：
电工部分实训项目：
