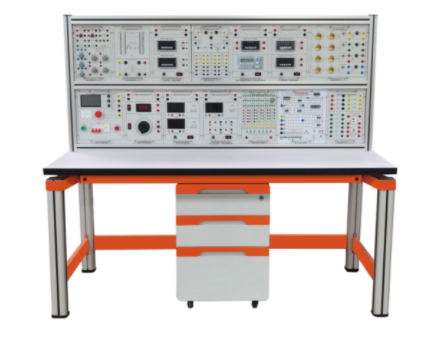

电工电子综合实验平台
一、核心教学功能：
1、综合实验教学平台：该平台专为高等院校精心打造，覆盖电路分析、电工技术、电路原理及电子技术等多门核心课程的实验教学需求，提供全方位的学习实践环境。
2、高精度智能测量系统：配备的测量仪表融合数字化、智能化技术，采用人机友好交互模式，不仅提升了测量精度，还内置了多重保护机制，确保实验过程的安全与数据的准确性。
3、现代化操作界面：操作面板采用2mm厚度的铝制材质，表面经现代彩色喷绘技术处理，文字符号清晰醒目，色彩与实验台和谐统一，营造出专业且舒适的实验氛围。
4、模块化设计，灵活配置：整体架构采用模块化设计原则，电源与仪器仪表均设计为独立挂箱式，便于学校根据教学计划灵活调整实验配置，同时预留扩展空间，满足未来升级需求。模块间通过短接导线实现电源互联，既简化了布线，又增强了系统的集成性。
5、多重安全保护机制：平台集成了电压型和电流型漏电保护装置，能在漏电情况下迅速响应，发出警报并切断电源，全方位保障实验人员与设备的安全。此外，所有电源与仪表均配备有可靠的保护功能，实验连接线及插座设计安全，有效防止触电风险。
二、技术规格亮点：
1、稳定输入电源：支持三相四线（或三相五线）AC380V±10% 50Hz的电源输入，确保实验设备稳定运行。
2、高效能低能耗：装置容量设计精巧，低于1.5kVA，既满足实验需求，又符合节能环保理念。
3、紧凑合理的外观尺寸：约1650mm×720mm×1540mm的外观设计，既保证了实验平台的稳定性，又便于实验室的空间规划与利用。
三、实验台主要配置及功能：
实验平台由实验桌、实验台架、存储柜、实验挂箱组件、配件等组成。具体参数如下：
| 序号 | 部件名称 | 功能及技术参数 | 数量 |
| 1 | 实验桌 | 1.桌子台面板采用E1级三聚氰胺复面合成板，台面厚度约25mm。 2.采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。 3.立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。 4.C字形铝压成型构件为左、右对称件，外形约160×166×70mm，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。 | 1套 |
| 2 | 实验台架 | 实验台架采用独立框架式结构设计，框架由上中下左右五根工业铝型材分割为上下两个区域，所有型材表面滑，无凹槽，用于放置仪表、实验模块等。 | 1套 |
| 3 | 存储柜 | 采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，把手尺寸≥440x45x18mm，抽屉采用联体锁设计，底部配有4个1.5寸万向带刹车脚轮。 | 1套 |
| 4 | 三相交流电源 | （1）提供线电压380V交流电源、相电压220V交流电源。交流电源输出设有电源保护系统，相间、线间过电流及直接短路均能自动保护。提供三相漏电保护器作为整个实验平台的电源总开关。三相输出通过停止和启动按钮控制。 （2）实验室智慧用电安全控制系统 智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。 智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。 | 1套 |
| 5 | 交流可调电源 | 提供0～250V连续可调交流电源一路，数显电压变显示输出电压值，输出具有短路、过流保护等功能。提供交流电压表一只，测量范围0～500V，三位半显示，能够测量输入交流电压。 | 1套 |
| 6 | 直流可调电源 | 提供双路直流程控电源:采用DAC加MOS管恒流输出，每路输出0-30V/2A，电压稳定度≤0.3%，电流稳定度≤0.3%，有短路、过流自动保护功能，设有短路软截止自动保护和自动恢复装置。 2.8寸TFT液晶屏显示输出电压、输出电流、负载电压和负载电流，并且具有恒流提醒功能。采用EC11旋钮编码器调节输出电流和限位电流。 | 1套 |
| 7 | 低压直流电源、智能直流恒流源 | 一路0-500mA/12V恒流源:采用DAC加MOS管恒流输出，负载稳定度≤5×10-4 ，额定变化率≤５×10-4 。2.8寸TFT液晶屏显示输出电流值、限位电流和负载电流，且具有恒流提醒功能。采用EC11旋钮编码器调节输出电流和限位电流。 低压直流电源：±5V、±12V四路固定输出，每路均具有短路、过流保护及自动恢复保护功能。 | 1套 |
| 8 | 智能交流电压表、电流表 | 1）智能交流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。 2）智能交流电流表1只：测量范围：0-5A, 设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。 | 1套 |
| 9 | 智能直流电压表、电流表 | 1）智能直流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。 2）智能直流电流表1只：测量范围：0-5A,设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。 | 1套 |
| 10 | 智能功率、功率因数表 | 功率测量精度0.5级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。六位数码显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型，负载类型：L、R、C。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。 | 1套 |
| 11 | 函数信号发生器 | 1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。 2）2.7寸TFT液晶屏显示输出频率、波形、占空比、幅度、衰减、偏置。 3）正弦波输出幅度≥10V，输出阻抗50Ω，失真度<1%（1HZ-- 10KHz）。 4）频率范围 1HZ~3MHz, EC11旋钮编码器调节。 5）输出幅度采用EC11旋钮编码器调节，正弦波输出具有20db,40db，60db衰减。 6）方波占空比可调, 调节范围：5%-95%调节； 7）外测频率功能，频率计测量范围1HZ-100MHz，幅度3.3V，具有自动换档功能。 8）上位机设置函数信号发生器各个参数，并有实时监视及锁定和关断功能 9）上升时间≤50。 10) 5V正反相单脉冲输出。 11) 工作温度范围：-20℃～+50℃。 | 1套 |
| 12 | 电路基础模块（一） | 提供电阻、电感、电容、电路基础实验模块和故障按键（3个）等，完成叠加定理、基尔霍夫定律、戴维南定理、诺顿定理、电压源与电流源的等效变换、一阶、二阶电路过渡过程的研究、RLC串联谐振电路的研究等实验。 | 1套 |
| 13 | 电路基础模块（二） | 提供各种功率电阻、灯泡（12V/0.1A）、稳压管（2CW51）、二极管、电位器（1k/2W、10k/2W、100k各一只）、电阻箱（0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W各一组）等。 | 1套 |
| 14 | 交流电路模块（一） | 提供铁芯变压器一只（50VA、36V/220V）、电流插座等，原、副边均设有保险丝及电流插座，方便测试并能可靠保护防止变压器损坏。 | 1套 |
| 15 | 交流电路模块（二） | 提供0.22uF/500V、0.47uF/500V、1uF/500V（三只）、2.2uF/500V、4.7uF/500V高压电容、镇流器、启辉器、日光灯等，高压电容可通过钮子开关控制，完成日光灯电路连接和功率因数提高实验。 | 1套 |
| 16 | 交流电路模块（三） | 提供四组负载和四组独立的电流插座。每组负载由两个独立的白炽灯螺口灯座组成(每组设有一个开关与一个电流插座)。可插60W以下的白炽灯八只。能够完成三相交流电路实验。 | 1套 |
| 17 | 模拟电路实验模块 | 提供低压交流电源（0V、6V、10V、14V抽头各一路及中心抽头17V两路）、三极管（3DG6、3DG12、3CG12）、二极管（1N4007、1N4148）、稳压块（7812、7815、7915、LM317）、电阻、单结晶体管、蜂鸣器、电容等。配有相关实验元器件。 | 1套 |
| 18 | 数字电路实验模块 | 提供四位十进制译码显示器、八位逻辑电平开关、八位逻辑电平指示器、三态逻辑笔（红、黄、绿指示）、脉冲信号源（正、负输出单次脉冲和频率为0.5Hz～300kHz连续可调的计数脉冲源各一路），设有一些高可靠圆脚集成电路插座（14P、16P、28P、40P若干只）。配有相关实验元器件。 | 1套 |
| 19 | 实验导线 | 根据不同实验项目的特点，配备不同规格的实验连接线；强电和弱电导线均采用高可靠护套结构手枪插连接线（不存在任何触电的可能）；两种导线都只能配合相应内孔的插座，不能混插。 | 1套 |
| 20 | 实验配件 | 提供与实验设备相匹配的实验指导书、配件等。 | 1套 |
| 21 | 配套教学资源 | 注：购买12台以下无此项配置 | 共1套 |
四、丰富多样的实验项目：
电工基础实验
涵盖从基础仪表使用到复杂电路分析的一系列实验，如欧姆定律验证、基尔霍夫定律应用、直流与交流电路特性研究等，全面锻炼学生的电路分析与问题解决能力。
模拟电路实验
深入探索电子器件的性质与电路的设计原理，包括二极管、三极管、放大器电路、振荡器及电源电路等多种实验项目，为学生打下坚实的模拟电路基础。
数字电路实验
聚焦于数字逻辑与数字系统的构建与测试，从基本的逻辑门电路到复杂的触发器、计数器、移位寄存器等应用，全面培养学生的数字电路设计与分析能力。
通过上述实验项目的实施，该实验平台不仅能够有效提升学生的理论与实践结合能力，还能为高等院校的电路与电子技术教学提供强有力的支持。
