通用电工电子电拖实训台

通用电工电子电拖实训台

一、系统概述

通用电工电子电拖实训系统，精准对接职业学校、技工学校及中等专业学校电工电子类课程的教学需求，紧密围绕教学大纲设计而成。该系统集电路分析、电工基础、电工学、电子技术、电子学、模拟电子技术、数字电子技术及电力拖动等多门课程实验项目于一体，通过分层设计与模块化构建，为不同学制与生源背景的学校提供了高度灵活的实训解决方案，是迅速开设并优化电工电子实训课程的理想选择。

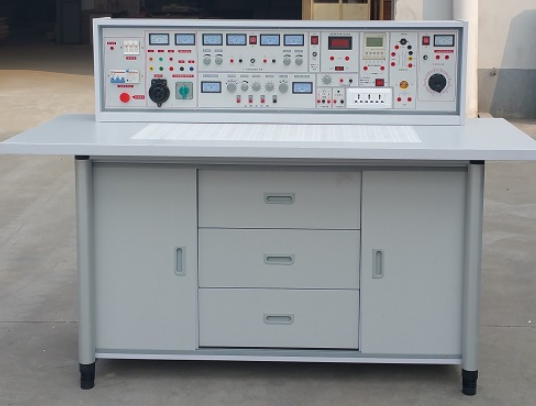

二、实训台及操作桌结构：

二、核心技术指标

1. 电源系统：

• 输入工作电源：采用标准三相四线制，确保稳定供电。

2. 多元化输出：

• A单元：直接提供三相四线输出，满足大功率实验需求。

• B单元：覆盖3V至24V的交流电压输出，适用于多种低压实验场景。

• C单元：双路恒流稳压电源，0～30V连续可调，内置过载及短路保护，输出电流最大可达2A，并配备预设式限流保护，确保操作安全。

• D单元：提供稳定的5V直流电压，电流限制在0.5A，满足精密电子元件测试需求。

• E单元：交直流电压0～240V连续可调，最大电流2A，适用于广泛范围的电气实验。

• F单元：220V电压输出，专为外接仪器设计，扩展实验功能。

3. 单次脉冲源：设计有单次脉冲发生器，每次可输出一对正负脉冲，满足特定脉冲实验需求。

4. 函数信号发生器：

• 频率范围：5HZ至550KHZ，分五个频段灵活选择。

• 频率指示直观，由HZ表直接读取。

• 输出电压范围广泛，正弦波、矩形波、三角波波形齐全，支持三级衰减及连续细调，满足不同实验精度要求。

5. 音频功率放大器：输入音频电压门槛低，输出功率不小于1W，音量可调，内置喇叭，既可用于电路扩音，也可作为信号追踪的辅助工具。

6. 智能测量电表：多功能交流电表，精度达1.0级，同步显示电流、电压、功率、电能及工作时间，八位液晶显示，信息一目了然。

7. 安全性能：

• 绝缘电阻高于5MΩ，确保电气安全。

• 漏电保护机制灵敏，漏电动作电流不超过30mA，有效防止触电风险。

三、系统结构与配备

1. 实验桌：采用双座设计，尺寸160×70×80cm，桌面中央配备通用电路板，每张桌配备胶皮板保护桌面及电路板。桌下设元件储存柜，便于收纳管理。

2. 实验台与示教控制台：学生实验桌与教师示教控制台分别配置，确保教学互动与示范效果。教师控制台可独立控制12台学生实验台的电源，并配备大尺寸通用电路板演示屏（150×70cm），便于讲解与演示。

3. 器材丰富：

• 提供足量电动机、时间继电器、热继电器、交流接触器、电表、万用表、指示灯、行程开关、控制按钮、倒顺开关、变压器等核心元件。

• 配备完善的元件盒，内含电阻、电位器、电感线圈、互感线圈、二极管、三极管、场效应管、集成电路、可控硅、逻辑电平开关与指示等，满足各类电子实验需求。

• 工具齐全，包括剥线钳、螺丝刀、尖嘴钳等，助力学生实践操作。

4. 用户自备器材建议：为提升实验精度与多样性，建议学校自备示波器（型号不限）及晶体管毫伏表等高级测试仪器。
