电工技能实训装置

电工技能实训装置

一、系统概述

电工技能实训系统，紧密围绕劳动和社会保障部职业技能鉴定中心的标准，融合工业实际需求与未来发展趋势精心打造。该系统专为各大中院校、中职学校实训教学量身定制，同时亦是企业及电工培训鉴定部门不可或缺的技师培训与资格认定工具。系统核心由实验桌与网孔板挂箱构成，鼓励学生自主完成元器件布局、安装与接线，显著提升其实践操作与问题解决能力。

二、系统结构特色

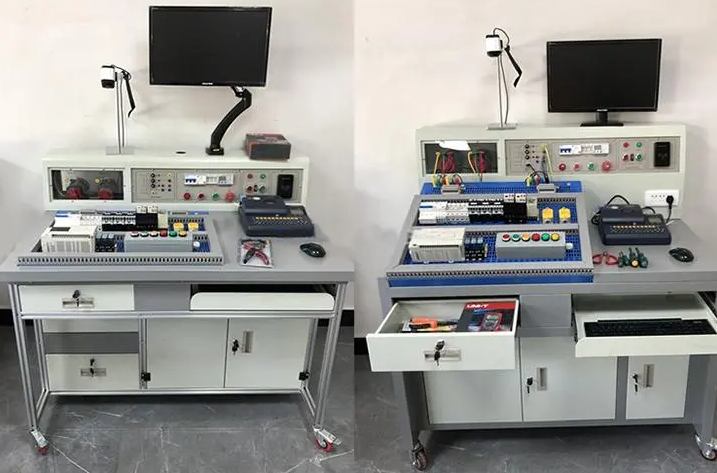

本系统集实训屏（内置电源）、实训桌、实训储物柜于一体，设计精妙，功能全面：

1. 坚固框架：采用30mm×60mm成型铝型材作为主体框架，关键节点辅以三角筋与内六角螺钉加固，确保稳固耐用。网孔板固定机构则由两条30mm×30mm铝合金型材及滑槽精心构建，下方配备铁制双工位电源箱，布局清晰，操作便捷。

2. 安全桌面：实训桌选用25mm麻灰色高密度层压板，边缘特殊处理，绝缘性能卓越。底部增设四个导向轮，便于灵活移动，满足多样化教学需求。

3. 精密网孔板：通过数控冲床精细加工，网孔分布科学合理，孔径统一，为各类低压电气元件提供稳固安装平台。板厚1.5MM，尺寸774*580MM，满足不同实验场景需求。

三、技术规格概览

1. 尺寸规格：整体尺寸精确至1632mm×700mm×1638mm，空间利用高效。

2. 材质选择：实训台架精选钢板与铝合金材质，结合精湛工艺，确保结构稳固，经久耐用。

3. 电源配置：

• 输入：三相AC 380V ±10% 50HZ 三相五线，兼容性强。

• 输出：固定交流输出包括三相五线380V及220V接插式各两组，满足多样化实验需求。

4. 直流输出：配备两组0～24V/2A连续可调直流电源，附带指针式电压表与电流表，实时监控电源状态。

5. 电阻组件：提供多种规格电阻，包括75Ω/75W与10Ω/25W功率电阻，分别用于降压启动与能耗制动电路，确保实验精准。

6. 安全保护：集成熔断器、断路器及漏电开关，实现短路、过载及漏电多重保护，漏电保护动作电流≤30mA，安全无忧。

四、实验项目概览

本系统涵盖电气控制与仪表照明两大领域，实验项目丰富多样，包括但不限于：

• 电气控制：从基础电工技能训练到复杂电机控制，如接触器点动/自锁控制、正反转控制、星形三角形转换、能耗制动等，全面覆盖电工技能要点。

• 仪表照明：涵盖插座开关控制、多开关联合控制、日光灯及声控、触摸延时、人体感应等多种照明电路接线，以及单相/三相电度表、电流互感器接线等，强化学生对电气测量与照明系统的理解与应用能力。

五、配置清单:
