通用电工电子高频电路实验室成套设备

通用电工电子高频电路实验室成套设备

一、系统概述

专为高等及中等职业教育机构设计，本通用电工电子高频电路实验室综合系统集成了数字电路、模拟电子技术实验线路、高频电路等全面教学与实验功能。该系统秉承一机多用的设计理念，有效优化实验室空间，减少管理人力需求，并显著节省资金投入，是提升教育水平、实现规模化与品质化教学的理想选择。

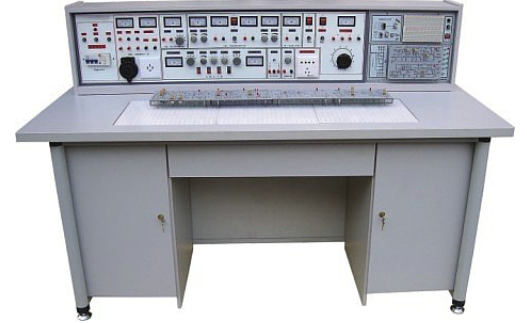

一、实验台结构：

二、核心技术参数亮点

1. 电源配置：

• A单元：提供三相四线输出。

• B单元：涵盖3V至24V的交流电压输出，满足不同实验需求。

• C单元：双路恒流稳压电源，支持0～30V连续可调，具备过载及短路保护，最大电流2A，通过内置继电器自动换档，操作便捷。

• D单元：直流稳压5V，电流0.5A，稳定可靠。

• E单元：交直流电压0～240V连续可调，电流高达2A，适应广泛实验场景。

• F单元：220V电压输出，专为外接仪器设计。

• 输入电源：三相四线制，确保稳定供电。

• 输出多样化：

2. 信号生成与脉冲源：

• 单次脉冲源：可生成精确的正负脉冲对，支持精密信号测试。

• 函数信号发生器：覆盖正弦波、三角波、矩形波，频率范围5HZ至550KHZ，五频段调节，电压输出范围灵活，具备三级衰减及连续细调功能。

3. 音频与测量设备：

• 音频功率放大器：支持低至10mv的输入音频电压，输出功率不小于1W，内置音量控制与扬声器，既可作扩音用途，也能作为信号追踪工具。

• 智能型多功能交流测量电表：高精度（1.0级），同步显示电流、电压、功率、电能及工作时间，八位液晶清晰显示。

4. 安全性能：

• 绝缘电阻：大于5MΩ，确保电气安全。

• 漏电保护：漏电动作电流严格控制在30mA以下，提供可靠保护。

三、系统构成与配备细节（以24座实验室为例）

1. 实验桌配置：

• 12张双人实验桌，每张桌面尺寸为160×70cm，高度78cm，中央配备通用九孔电路插板（35×90cm），支持灵活构建实验电路。

• 桌面配有透明元件盒，内置元件一目了然，盒盖印有清晰元件符号，便于识别与操作。每张桌另配胶皮板，保护桌面与电路插板。

• 实验桌下方设有元件储存柜，方便存储实验元器件。

2. 控制与管理：

• 示教控制台：集中控制12台学生实验桌的电源，配备通用电路板演示屏（160×70cm），便于教师讲解与演示。

• 实验台分布：共13台，分别设于学生实验桌及示教控制台上，确保每位学生都能独立操作。

3. 高频电路实验系统：

• 配备13套高频电路实验系统，集成电源、信号源、实验区与开发区，采用双面板工艺，正面印制原理图，反面为焊接完成的电路，提升抗干扰能力。

• 系统采用箱式设计，便于移动与存储，基本实验电路以单元盒形式呈现，透明直观，独立性强。

4. 器材与元件：

• 提供充足的实验器材，包括180W电动机、时间继电器、热继电器、交流接触器、交直流电表、万用表及各类工具。

• 配备完整的元件盒，内含电阻、电位器、电感、变压器、二极管、三极管、集成电路等常用元件，满足多样化实验需求。

5. 用户自备器材建议：

• 为进一步拓展实验功能，建议用户自备示波器（20MHZ以上）、功率表、滑线变阻器、高频毫伏表（20MHZ以上）、扫频仪（50MHZ以上）、高频函数发生器（15MHZ以上）及频率计（100MHZ以上）等高端测试仪器。
