一、产品概述：

本通用电工电子自动控制原理实验室综合实训系统，严格遵循“职业教育课程改革和教材建设规划”的核心理念，紧密贴合职业教育的教学与实训需求，全面覆盖了“电路分析”、“电工基础”、“电工学”、“模拟电子技术”、“数字电子技术”、“电机控制”及“继电接触控制”等核心课程的实训教学要求。该系统专为普通高校、职业院校、技校及职校量身打造，无论是新建、扩建还是设备更新，都能提供高效、全面的实训解决方案，助力学校迅速构建并优化实训课程体系。

二、核心技术特性：

1. 电源系统：

• 输入电源：标准三相四线制，确保供电稳定可靠。

• 输出电源及信号多样化，包括：
  A. 三相四线输出，满足电机及大功率设备需求。
  B. 多档交流电压输出（3V至24V），适应不同实验场景。
  C. 双路恒流稳压电源，具备过载及短路保护，电压0～30V连续可调，最大电流2A，电压与负载稳定度高，纹波电压低。
  D. 直流稳压5V输出，电流0.5A，满足精密电子元件测试。
  E. 交直流电压0～240V连续可调，最大电流2A，满足广泛实验需求。
  F. 220V电压输出端口，便于外接仪器使用。

2. 脉冲与信号发生器：

• 单次脉冲源，每次输出一对正负脉冲，满足特定实验需求。

• 高精度函数信号发生器，支持正弦波、三角波、矩形波，频率范围5HZ至550KHZ，具备多级衰减与连续细调功能，输出电压范围广，适应多种实验场景。

3. 音频功率放大器：

• 输入音频电压低门槛（不低于10mV），输出功率强劲（不小于1W），音量可调，内置喇叭，既可用于电路扩音，也可作为信号寻迹工具。

4. 智能测量仪表：

• 智能型多功能交流测量电表，精度高达1.0级，能同步显示电流、电压、功率、电能及工作时间，八位液晶显示屏，信息一目了然。

5. 安全性能：

• 绝缘电阻超过5MΩ，确保电气安全。

• 漏电保护机制，漏电动作电流严格控制在30mA以下，保障人员安全。

三、系统构成与配备（以二十四座实验室为例）：

1. 实验桌：

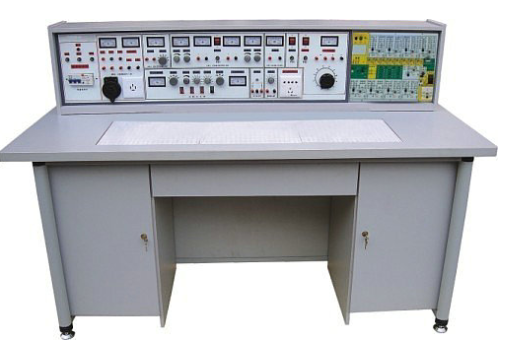

• 12张双人实验桌，尺寸160×70×78cm，每张桌子配备通用九孔电路插板（35×90cm），便于元件盒的灵活拼插，形成各类实验电路。元件盒透明直观，元件符号清晰不褪色，拆装更换便捷。每张桌子还配备胶皮板，保护桌面与电路插板。桌下设有元件储存柜，方便存放实验元件。

2. 示教控制台：

• 1台示教控制台，集中控制12台学生实验台的电源，并配备通用电路板演示屏（160×70cm），便于教师讲解与演示。

3. 实验台：

• 共计13台实验台，包括12台学生实验台及1台示教控制台，每台均配备必要的实验设备。

4. 自动控制原理实验系统：

• 13套专为学生自动化类专业设计的实验系统，涵盖“自动控制理论”、“过程控制”、“自动控制系统”等课程，支持电子模拟控制系统，提供与微机相连的接口，可替代传统附属设备，提升教学效率。

5. 器材配备：

• 13台180W电动机，26只时间继电器，26只热继电器，65只交流接触器，以及大量交直流电表、万用表、剥线钳、螺丝刀等工具。此外，还配备丰富的电子元件盒，包含电阻、电位器、电感、变压器、二极管、三极管等，满足各类实验需求。

6. 用户自备器材建议：

• 建议用户自备长余辉示波器、晶体管毫伏表、功率表、滑线变阻器等高级测试仪器，以进一步提升实验教学的广度和深度。
