通用电工基础实训台

通用电工基础实训台

针对职业院校、技工学校及中等专业学校电工基础教育的实际需求，我们精心设计了这款通用电工基础实训平台。该平台紧密贴合教学大纲，全面覆盖“电路分析、电工基础、电工学、电机控制、继电接触控制”等核心课程实训要求，不仅功能完备，而且安全保护措施周密，是快速搭建电工实训课程的理想选择。

实训平台特色亮点：

• 安全至上，防护周全：实训平台采用多重安全防护设计，确保学生在安全的环境中进行实践操作。

• 功能全面，灵活多变：实验桌中央配备的通用电路板，采用注塑工艺，表面布局九孔联通插孔，支持元件盒自由拼插，构建多样化实验电路。透明元件盒设计，直观展示元件，便于学习与维修。

• 管理便捷，提升效率：元器件有序存放于实验桌下方的储物柜中，既提升了管理效率，又减轻了教师实验准备工作的负担。

核心技术指标解析：

1. 输入电源：支持三相四线制输入，满足多样化实验需求。

2. 输出电源与信号：

• A单元：提供三相四线输出。

• B单元：涵盖3V至24V多档交流电压输出。

• C单元：双路恒流稳压电源，具备过载及短路保护，输出电压0～30V连续可调，最大电流2A，内置预设式限流保护。

• D单元：直流稳压5V，电流0.5A。

• E单元：交直流电压0～240V连续可调，电流2A。

• F单元：提供220V电压输出，便于外接仪器使用。

3. 单次脉冲源：支持每次输出一对正负脉冲，满足特定实验需求。

4. 函数信号发生器：支持正弦波、三角波、矩形波输出，频率范围5HZ-550KHZ，具备多级衰减与连续细调功能。

5. 音频功率放大器：输入灵敏度高，输出功率大，音量可调，内置喇叭，既可用于扩音，也可作为信号寻迹工具。

6. 智能型多功能交流测量电表：高精度（1.0级），八位液晶显示，同时测量电流、电压、功率、电能及工作时间。

7. 安全性能：绝缘电阻大于5MΩ，漏电保护动作电流不超过30mA。

结构与配备概览（以二十四座为例）：

1. 实验桌：配置12张双人实验桌，每张桌子尺寸为160×70×80cm，中央配备35×90cm的九孔电路板，每张桌子还配备有保护胶皮板及元件储存柜。

2. 教师示教控制台：1台，可独立控制12台学生实验桌的电源，并配备通用电路板演示屏，便于讲解与演示。

3. 实验台总数：共13台，包括学生实验桌及教师示教控制台上的设备。

4. 器材配备：全面覆盖三相电动机、时间继电器、热继电器、交流接触器、电表、万用表及各类实验所需元器件与工具，确保实验顺利进行。

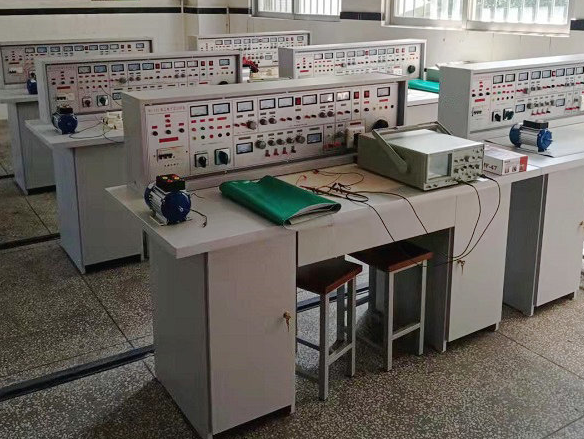

实训台结构：
