电工电子实训设备
一、安全性能与功能概览：
本电工电子综合实训平台集安全性与多功能性于一体，设计有全方位的安全保护措施，确保学生在实践操作中的人身安全。平台功能丰富，覆盖电工电子学科的多个领域，为学生提供一个高效、便捷的实训环境。
二、核心安全特性：
安全防护：配备高级别的漏电保护装置，漏电动作电流严格控制在30mA以内，有效预防触电风险。
绝缘保障：平台绝缘电阻超过5MΩ，确保电路间及对外环境的良好绝缘，减少安全隐患。

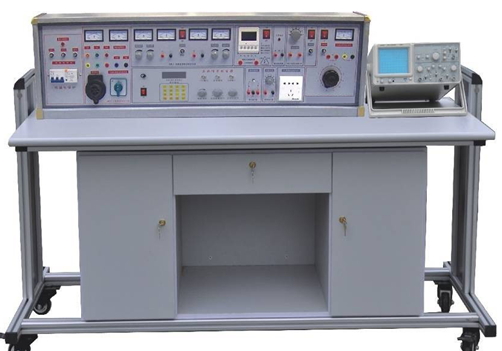

二、实验台及操作桌结构：
| 1．实验台外壳尺寸：123×35×20cm 2．三相保险座 3．三相电源输入指标 4．总开关：实验台电源总开关，带漏电、过载保护 5．试验按钮：试验漏电开关漏电功能 6．电源输入指示1只 7．电源输出指示3只(红、绿、黄三色) 8．交流电压表：指示输出线电压 9．电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况 10．接线座5只：A单元三相四线及地线输出 11．电流表W相电流输出指示 12．O/I开关：三相四线电源输出控制 (提高安全系数) 13．接线座2只：B单元交流低压电源输出 14．电表(2A)：B单元交流电流指示 15．旋钮：B单元3-24V交流低压选择输出 16．开关：C单元双路直流稳压电源开关 17．旋钮：C单元双路Ⅰ路稳流调节 18．旋钮：C单元双路Ⅱ路稳流调节 19．接线座2只：C单元Ⅰ路直流稳压输出 20．保险座：C单元双路稳压电源保险 21．电表4只：双路稳压电源电压、电流指示 22．接线座：D单元直流5V稳压输出 23．电表：D单元电流0.5V输出指示 24．开关1：控制各低压交流电、信号源 25．开关2：控制E单元交直流调压电源 26．电表：E单元交流电压输出指示 27．接线座4只：E单元交流、直流输出口 | 28．旋钮：E单元0～240V电压调节 29．插座：G单元220V输出插座 30．旋钮：音频功率放大器音量调节 31．接线座2只：音频信号输入 32．按钮：单次脉使能开关 33．接线座3只：单次脉冲输出口 34．电表：函数发生器正弦波输出电压指示 35．旋钮：正弦波输出三级衰减幅度粗调 36．旋钮：正弦波输出口 37．接线座：正弦波输出口 38．旋钮：矩形波输出幅度调节 39．接线座：三角波输出口 40．旋钮：函数信号发生器频率细调 41．接线座：矩形波输出口 42．旋钮：函数信号发生器五级频率粗调 43．电表：函数发生器输出频率指示 46．实验桌面尺寸：160×70cm 47．通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验 48．储存板：放置元件盒 49．左储存柜：放置储存板（带门锁） 50．抽屉：放置常用工具 51．右储存柜：放置储存板（带门锁） 52．示波器：型号不限（用户自备） 53．工具 |
三、技术性能指标：
电源配置：
A单元：直接提供三相四线电源输出。
B单元：提供多档交流电压输出（3V至24V），满足不同实验需求。
C单元：双路恒流稳压电源，电压0～30V可调，最大电流2A，具备过载及短路保护，保障实验安全。
D单元：直流5V稳压电源，电流0.5A，适合精密电子实验。
E单元：交直流电压0～240V连续可调，最大电流2A，灵活性高。
F单元：提供220V电压输出，便于外接仪器设备。
输入电源：标准三相四线制供电，满足各类实训需求。
输出电源及信号：
信号发生与测量：
单次脉冲源：支持每次输出一对正负脉冲，用于特殊电路测试。
函数信号发生器：生成正弦波、三角波、矩形波，频率范围5HZ至550KHZ，具备多级衰减与连续细调功能，满足不同信号测试需求。
音频功率放大器：输入灵敏度高，输出功率强，内置喇叭，既可用于扩音，也可作为信号追踪工具。
智能型交流电表：高精度（1.0级），多功能显示（电流I、电压U、功率Kw、电能Kwh、工作时间T），提升实验数据读取效率。
四、设备结构与配置细节（以24座为例）：
实验桌设计：
材质：采用防火、防水、耐磨的双面饰面板，结构稳固，美观耐用。
尺寸：160×70×80cm，桌面宽敞，便于实验操作。
布局：中央设有通用九孔电路板（35×90cm），元件盒可灵活拼插，盒体透明直观，盒盖印有清晰元件符号，便于快速识别与组装。
储存空间：桌面设有抽屉，两侧配备储存柜，便于存放工具与元器件，提升管理效率。
教学辅助设施：
示教控制台：1台，控制12台学生实验桌的电源，配备大型演示屏（160×70×150cm），便于教师讲解与演示。
实验台配置：学生实验桌及示教控制台上各配备1台实验台，总计13台。
器材与工具：
电机：13台180W电动机，满足电机控制实验需求。
继电器与接触器：时间继电器26只，热继电器26只，交流接触器65只，覆盖继电控制实验范围。
测量工具：交直流电表156只，MF-47万用表13只，确保实验数据准确。
配套工具与元件：剥线钳、螺丝刀等工具13套，以及丰富的电阻、电感、二极管、三极管等元件盒，元件已预装，便于学生直接使用。
