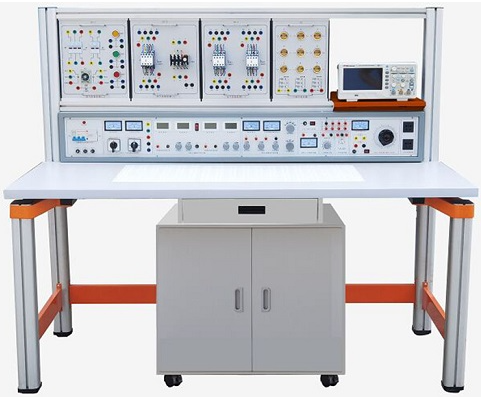

电工电子.电拖技能实训实验室成套设备

电工电子.电拖技能实训实验室成套设备

一、概述：
本电工电子与电力拖动（简称电拖）技能实训综合实验装置，是积极响应教育部“推动21世纪职业教育革新与教材体系建设”的号召，专为高等职业院校、技工学校及职业学校的实验室量身打造。它深度融合了“电路基础分析”、“电工技术原理”、“电机与拖动”、“继电控制及自动化”等核心课程实训要求，无论是新建、扩建还是更新换代实验室，都能迅速满足教学需求，提供高效、全面的实训解决方案。

二、特色亮点：

1. 高度集成化：集成了电工电子与电拖领域的广泛实训内容，一站式解决教学需求。

2. 灵活拓展性：采用模块化挂箱设计，便于根据教学需求灵活调整实训项目，轻松实现功能的扩展与创新。

3. 先进测量技术：配备高精度数字化、智能化测量仪表，引领现代测量技术潮流。

4. 安全无忧：内置智能过流保护系统，确保在实训过程中发生短路或过载时，能迅速切断电源，保障师生安全。

5. 精美设计：整体装置结构设计合理，性能卓越，外观大气美观，提升实验室整体形象。

6. 安全可靠的连接线：依据电压等级，采用不同结构的实训连接线及插座，确保使用过程中的绝对安全。

三、技术规格：

1. 工作电源：支持三相四线（或三相五线）380V±5%，频率50Hz。

2. 环境适应性：适用温度范围-10℃至40℃，相对湿度小于85%（在25℃时）。

3. 装置容量：设计容量小于1.5KVA，高效节能。

4. 重量与尺寸：整体重量约100Kg，外形尺寸为1600mm×700mm×1500mm，便于摆放与移动。

四、核心配置与功能详解：

（一）主机箱系统

主机箱采用优质铁质双层亚光密纹喷塑外壳，搭配铝质面板，集交流电源、直流稳压电源、恒流源、函数信号发生器（含频率计）及多种测试仪表于一体，为实训提供强大支持。

• 控制及交流电源模块：

• 提供稳定的三相380V交流电源，配备智能监控与保护功能，确保实训安全。

• 配备220V/30W日光灯管及支架，便于实训观察与照明。

• 直流电源系统：

• 提供双路0-30V恒流稳压电源，输出电流最大可达1.5A，具备高精度数字显示与限流保护。

• 附加低压直流稳压电源（+5V，+24V，±12V），具备短路保护特性。

• 配备0-500mA连续可调恒流源，满足不同实验需求。

• 函数信号发生器/频率计：

• 采用DDS技术生成高精度正弦波、方波及三角波，配备大屏幕LCD显示，直观易读。
