电工综合实训考核设备

电工综合实训考核设备

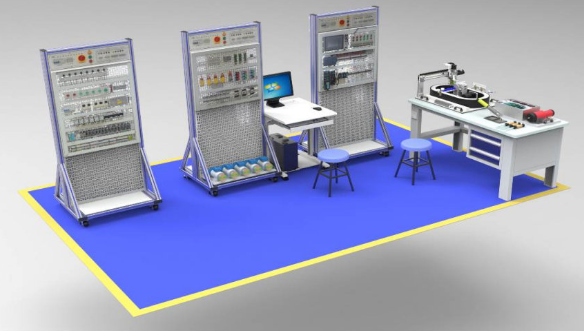

一、设备核心功能与结构设计

1. PLC电气智能控制实训平台
   该平台集成了前沿的智能物联网模块、PLC控制器、触摸屏界面、变频器、伺服与步进驱动器，以及直观的指示灯与按钮模块。此平台不仅融合了电气控制电路的接线实践，还涵盖了PLC编程、调试及优化等全方位技能训练，全面满足从基础教学到高级鉴定培训乃至职业竞赛的多元化需求。

2. 灵活电力拖动实训安装台
   设计采用开放式万能网孔板结构，鼓励学员自由组合与创意搭建。配套丰富的实训套件箱，学员可根据具体项目需求，自主选取元件，构建并调试电力拖动系统，实现从理论到实践的无缝对接，有效提升动手能力和解决实际问题的能力。

3. 立式塑胶机控制故障模拟实训台
   该实训平台高度还原了工业生产中的塑胶机控制系统，涵盖装料、加热、冷却、卸料等完整工艺流程。学员需依据真实工作场景，进行故障诊断与修复，通过模拟操作加深理解，掌握复杂控制系统的维护技巧。

4. 环形自动化分拣任务实训模型
   此模型以生产线自动化为背景，集成环形输送带、气动机械手、分拣机构及多种电机与传感器。通过PLC编程控制，实现物料的上料、分拣、搬运等自动化作业流程。其全开放设计便于学员深入了解各环节工作原理，是提升自动化控制技能的理想平台。

5. 直流电机调速实训模块
   采用优质冷轧钢板制成，表面经静电喷塑处理，美观耐用。模块内置直流电机、测速发电机及调速线路板，构建闭环调速系统。学员可通过实际操作，学习并掌握直流电机的调速原理与故障排查方法。

6. 多功能装配工作台
   工作台面选用高密度防火板，坚固耐用且易于清洁。桌体框架稳固，配备有电源插座及工具柜，便于存放工具与设备，是电工装配与调试工作的理想辅助平台。

7. 移动式电脑工作站
   专为电工教学与实训设计，采用冷轧钢板与中纤板结合制造，配备万向轮，移动灵活。内设键盘抽屉，空间布局合理，为PLC编程、数据分析等工作提供便捷环境。

8. 全面配件支持包
   包含设备安装、调试及实训过程中所需的一切配件、线材及耗材，如PLC编程线、触摸屏下载线、空气压缩机等，确保实训过程顺畅无阻。

二、设备技术参数概览

1. 工作电源：AC380V±10%，50Hz，确保设备稳定运行。

2. 额定功率：≤1.5kW，高效节能。

3. 安全保护：集成漏电保护、过流保护、短路保护及接地保护等多重安全措施，保障操作安全。

4. PLC配置：采用西门子CPU 1214C DC/DC/DC型，具备14输入/10输出，性能稳定可靠。

5. 数字量模块：继电器型，提供16输入/16输出，满足复杂控制需求。

6. 伺服系统：汇川IS620P系列，搭配0.1KW伺服电机，轴高20mm，精准控制。

7. 变频器型号：汇川MD200系列，高效变频调速。

8. 步进系统：步进驱动器YKD2305M搭配步进电机YK42XQ47-02A，实现精准步进控制。

9. 触摸屏规格：TPC7062TI，直观易用。

10. RFID技术：工业级RFID读写器，提升自动化识别能力。

11. 单站尺寸：W800D700H1830mm，紧凑合理。

12. 区域尺寸：5000mm*3000mm，适应多种教学实训场景。

三、设备配置报价清单：
