电工技能实训与考核实验室成套设备

电工技能实训与考核实验室成套设备

电工技能实训与考核实验室设备精要概览

基于教育部及职业技能鉴定的高标准要求，电工技能实训与考核实验室成套设备应运而生，它精准对接了“工人技术等级标准”与“职业技能鉴定规范”，成为提升教育职业技术培训质量与实战能力的关键装备。该设备广泛应用于高等院校、中等职业院校、技术学校及各类培训机构，是学生步入社会前不可或缺的实战演练平台，也是考核机构评估学生技能水平的理想选择。

一、设备架构与卓越性能

1. 电源系统及安全保障

• 输入与指示灯：设备采用三相四线制电源输入，一旦接通，指示灯即亮起，直观显示电源状态。

• 多级防护：集成嵌入式保险盒与漏电开关，构筑双重保护屏障；应急开关设计，紧急情况下一键切断电源，确保安全无忧。

• 监视与输出：

• 监视电压表：灵活换相，精准指示三相输出电压。

• 三相输出：通过三相插座与安全接线座，配合万能开关，实现安全可控的三相电输出。

• 灵活供电：提供0-220V可调电源输出，满足多种仪器用电需求。

• 交直流调节：配备0.5KVA单相调压器，交流电压输出范围0～240V，可调直流稳压电源输出0-30V，内置继电器自动换档，精准控制。

2. 智能测量系统

• 智能交流电流表：精度高达0.5级，量程灵活，支持4mA至4000mA四档切换，具备超量程自动保护及预设报警功能，确保测量准确安全。

• 多功能电表：集电流、电压、功率、电能、工作时间等测量于一体，实现电气参数全面监控。

3. 实用操作平台

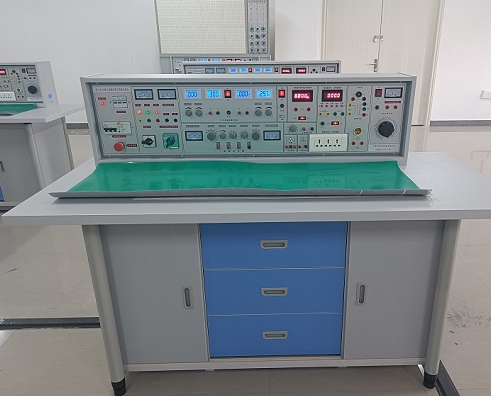

• 实验操作桌：采用优质双面饰面板，尺寸标准化（160×70×80cm），搭配铝合金框架，美观耐用。中央设有九孔通用继电控制实训插板，灵活支持电气元件插拔与布线实验，附带胶皮板保护桌面免受损伤。

• 整体配置：以二十四座为例，含实验操作桌12张、示教控制台1套、实验台12台，配置丰富，满足多人同时实训需求。

二、全面器材配备

• 基础工具：包括人体复苏模型、灭火器、手电钻及各类电气维修工具（如扳手、尖嘴钳等），共计13套，确保实训安全顺利进行。

• 专业测量工具：万用表、数字万用表、电度表、兆欧表、钳形表等共计数十件，精准测量各类电气参数。

• 动力与控制元件：单相及三相电动机、交流接触器、热继电器、时间继电器等，覆盖电机控制线路安装、调试、维护所需。

• 辅助器材：日光灯、配电板、熔断器、信号灯等，以及专用绕线机、拉具等工具，支持从基础到高级的多层次实训需求。

二、实验项目：
