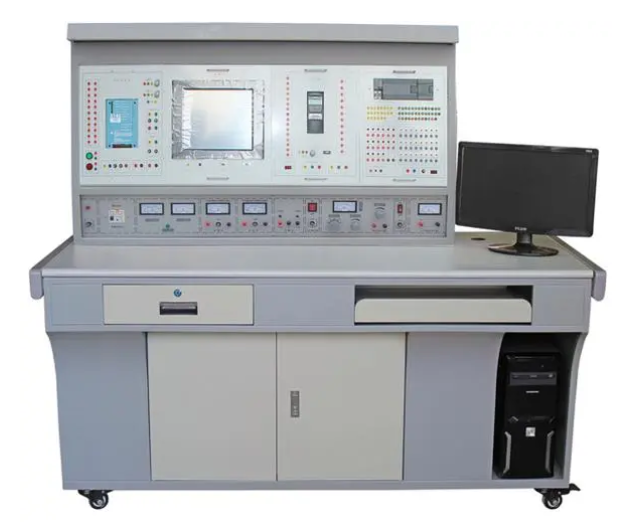

工业全数字交直流调速系统实训平台

工业全数字交直流调速系统实训平台

一、工业全数字交直流调速系统实训平台综合概述

本工业全数字交直流调速系统实训平台专为提升学员在交流变频器与直流调速装置领域的参数设置与系统应用能力而设计。通过精心构建的交流变频器控制电路与多样化电机负载，学员能够深入掌握交流电动机变频控制的各类典型工况；同时，借助直流调速装置的主回路、控制回路及直流电动机负载的巧妙布局，学员将熟练掌握直流电动机调速的各类典型运行模式。此外，平台还融入了PLC、变频器及触摸屏的综合应用电路，集成可编程控制器、模拟量模块、编码器、七寸彩色触摸屏、变频器、专业控制软件、交流接触器、按钮、指示灯以及欧陆514C直流调速器（16A）等高端组件，旨在全方位提升学员的实践能力。

该平台广泛适用于自动化及机电一体化专业的多门课程实训，包括但不限于《电力拖动自动控制系统》、《电机及拖动基础》、《工厂继电器接触控制》、《PLC原理及应用技术》、《变频调速技术》及《直流调速技术》等，为学员提供全面、系统的技能训练平台。

二、功能特性亮点

1. 模块化设计：采用挂件式结构，各实验组件搭配灵活，可根据教学需求轻松调整实验内容，便于二次开发及功能拓展，满足多样化的教学与实践需求。

2. 集成化系统：实验装置集电源控制屏、实验桌、实验组件、电机、电机导轨及实验导线于一体，结构紧凑，操作便捷。

3. 工业级仿真：基于PLC及变频器的电气控制实验项目，能够无缝对接MCGS组态软件与计算机，实现远程通信监控，高度还原工业现场操作环境，增强学员的实战体验。

三、技术性能指标

• 工作电源：～3N/380V/50HZ

• 整机容量：≤1.5KVA

• 外形尺寸：1870×700×1570mm

• 设备重量：300Kg

• 工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃）

四、核心配置详解

1. DM01电源、仪器控制屏

• 结构材质：铁质双层亚光密纹喷塑，搭配铝质面板，美观耐用。

• 主控功能板：

• 交直流电源系统：

• 高精度仪表：涵盖交流电压表、电流表、功率与功率因数表、直流电压表及直流电流表，均具备高精度与智能化显示功能。

• 安全保护体系：全面符合国家安全标准，材质环保，工艺封闭，防触电、漏电及短路，确保实训安全无忧。

1. 励磁电源：DC 220V/0.5A，带短路保护。

2. 电枢电源：DC 0～220V/2A连续可调，具备短路保护。

3. 直流稳压电源：0-30V/2A，具备短路软截止自动恢复功能。

4. 交流电源：单相调压器输出AC 0～250V可调电压。

5. 三相四线制电源输入，配备漏电保护与总开关，通过接触器及启停按钮控制。

6. 三只450V指针式交流电压表，实时监测三相电压。

7. 定时器兼报警记录仪，集时钟、实验定时、故障报警及切断电源等功能于一体，自动记录操作错误，为技能考核提供依据。

2. 实验桌

• 结构设计：铁质双层亚光密纹喷塑结构，桌面采用防火、防水、耐磨高密度板，造型美观，稳固耐用。

• 储物功能：配备大抽屉与柜门，便于存放工具、挂件及教学资料。

• 移动与固定：配置万向轮与固定调节机构，灵活适应不同实验室布局需求。

3. DQ03-1电机导轨及测速系统

• 电机导轨：高精加工，确保电机连接同心度误差极小，提升实验精度。

• 测速系统：配备智能数显转速表，实时监测电机转速，为实验分析提供准确数据支持。
