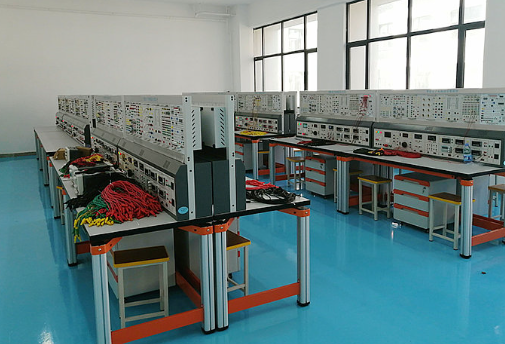

电工电子综合实验装置

电工电子综合实验装置

一、教育使命与应用领域：
本电工电子综合实验教学系统专为高等院校设计，旨在深入承担本科生的电路课程实验教学，特别是针对信电学院各电类专业及机械学院部分电类专业，如《电路理论》与《电路分析基础》等核心课程。系统不仅强化学生对基础理论与概念的掌握，还着重培养其对先进仪器仪表的操作能力，激发学生的实践兴趣与独立思考精神。

二、核心功能特性：

1. 全面教学覆盖：系统能够支持电路分析、电工技术、电路原理等多门课程的实验教学需求，确保教学内容的广泛覆盖。

2. 高精度测量与智能化操作：配备的测量仪表均达到高精度标准，融入数字化、智能化及人机交互技术，同时内置多重保护功能，确保实验过程的安全与精准。

3. 坚固耐用与清晰标识：操作面板采用2mm厚钢质材料，结合现代彩色喷绘技术，标识清晰且持久，与实验台整体色调和谐统一。

4. 模块化设计：系统采用模块化构建，电源与仪器仪表均独立挂箱，便于根据教学需求灵活配置，且支持后期扩展与升级，保持教学资源的持续更新。

5. 安全保护机制：内置电压型与电流型双重漏电保护装置，确保实验环境的安全无忧。实验连接线及插座设计科学，有效防止触电风险。

三、技术规格概览：

• 输入电源：三相四线（或三相五线）AC380V±10%，50Hz

• 装置容量：小于1.5kVA

• 外形尺寸：约1650mm×720mm×1540mm

四、实验台核心配置与功能：
实验平台集成实验桌、台架、存储柜、挂箱组件及丰富配件，为各类实验提供坚实的物质基础。

五、实验项目概览：

电工实验项目：

1. 常用电工仪表的测量与误差分析

2. 仪表测量误差的减少方法

3. 电路元件伏安特性测量

4. 节点电位与电路电压研究

5. 基尔霍夫定律验证

6. 线性电路特性探索

7. 线性有源二端网络等效电路研究

8. 运算放大器与受控源特性研究

9. 典型信号的观察与测量

10. 正弦稳态电路分析

11. 二阶电路响应研究

12. 串并联谐振电路探索

13. 负阻变换器特性测试

14. 无源二端口网络研究

15. 无源与有源滤波器设计

16. 三相交流电路分析

17. 功率因数（含有功、无功、视在功率及功率因数）研究

模拟电路实验项目：
（包含但不限于）常用电子仪器使用、晶体二极管与三极管检测、单管低频放大器测试、场效应管放大电路、负反馈放大电路、差动放大电路、各类比较器测试、振荡器与功率放大器设计等。

数字电路实验项目：
（涵盖）晶体管开关特性、TTL与CMOS门电路测试、组合逻辑电路（如半加器、全加器）、译码器、计数器、触发器、脉冲分配器、555时基电路等数字逻辑电路的设计与功能验证。
