工业电气自动化及电工技能考核实训平台

工业电气自动化及电工技能考核实训平台

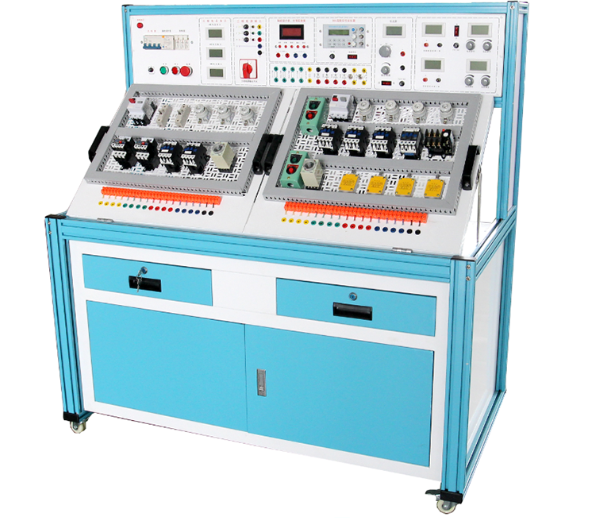

一、平台构成

本工业电气自动化及电工技能考核实训平台精心打造，主要由稳固的实训桌、灵活的网孔板以及丰富的实训元器件三大部分构成。平台设计紧贴工业现场实际，鼓励学生自主规划元器件布局，亲手完成安装与接线任务，全方位锻炼学生的实践操作与问题解决能力。该平台可灵活模拟机床电路、电机控制、照明配电等多种应用场景，满足综合实训需求，助力学生技能飞跃。

二、关键技术指标

1. 电力输入：采用三相四线（或三相五线）供电方式，额定电压380V±10%，频率为50Hz，确保电力供应稳定可靠。

2. 工作环境：适应温度范围-10℃至+40℃，相对湿度低于85%（在25℃条件下），海拔限制在4000米以下，广泛适应各种教学环境。

3. 设备容量：平台整体功率设计低于1.5KVA，节能环保，确保教学安全。

4. 物理规格：重量约为100Kg，结构紧凑，外形尺寸精确为1480×700×1300mm，便于搬运与摆放。

5. 安全保护：内置漏电保护装置，动作电流不大于30mA，动作时间不超过0.1秒，为实训操作提供坚实的安全屏障。

三、核心配置与功能解析

（一）电源控制箱

• 主体结构：采用高强度铁质双层亚光密纹喷塑结构，搭配铝质面板，美观耐用。教师总控制系统能够精确分控每一位学生台，实现高效教学管理。

（二）主控功能板资源概览

1. 三相电源管理：

• 三相四线电源输入，集成漏电保护与总开关控制，通过接触器与起停按钮实现便捷操作。

• 配备三只450V指针式交流电压表，精准监测三相电压。

2. 低压与稳压电源：

• 提供3-24V七档可调低压交流电压，最大输出电流1.5A，电流表直观显示。

• 双路稳压电源，每路0-30V连续可调，配备高精度数字电流表与电压表，确保电压与负载稳定。

3. 恒流源与信号源：

• 恒流源支持0-200mA连续调节，数字显示，具备开路保护功能。

• 全功能DDS函数信号源，覆盖正弦波、方波、三角波、锯齿波等多种波形，高频率分辨率与精度，支持外频测量与预设频率存储，满足复杂信号发生需求。

4. 测量与显示：

• 配备高精度频率计，支持内外测量转换，广泛适用于各类信号检测。

• 功率与功率因数表采用微电脑技术，精准测量并自动判断负载性质，储存数据以备查阅。

（三）实训台设计亮点

• 结构材质：采用欧标工业铝型材框架，数控精加工成型，外表面静电氧化处理，坚固耐用且美观大方。

• 灵活布局：实训台配备元件储存柜，底部带刹车万向轮，便于移动与固定。实训操作面设计巧妙，可根据需求开合及升降，适应不同实训场景。

• 便捷操作：操作面下方配置工具抽屉与双开门存储柜，存取元件与工具方便快捷。网孔板挂件坚固耐用，挂放实训操作面上，便于元件安装与固定。

四、主要配置表
