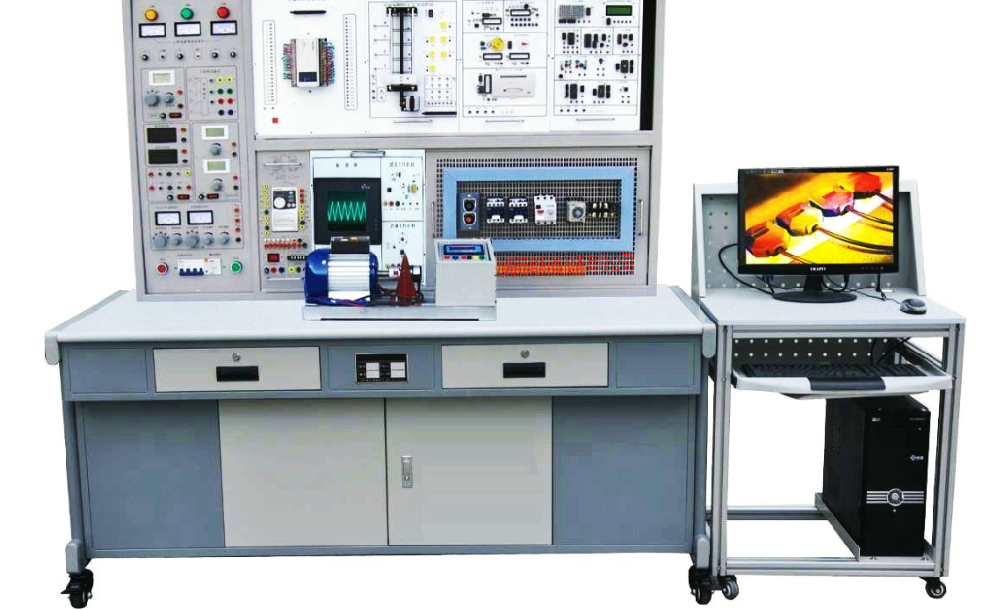

工业自动化综合实训装置
一、产品概述
本工业自动化综合实训装置，创新性地采用挂箱形式与模块化结构设计，旨在打造一室多用、一机多能的综合性实训设备。它集成了可编程控制器（PLC）、单片机、变频器、触摸屏、电气控制组件、电工与电子实验等多个领域的实训挂箱，全面覆盖电工、电子、电力拖动、模拟电路、数字电路、PLC编程、单片机应用、机电一体化、家电控制、传感器技术、通信原理、机床电器控制及液压传动等广泛实验内容。此装置不仅满足了大中专院校及中职学校的理论教学需求，更是技能实训与考核的理想选择。
二、功能特点
循序渐进的学习路径：模拟真实生产线环境，学生可从单站开始，逐步掌握机械安装、自动化机构调试、单片机编程、PLC编程与调试等技能，最终实现多站联合调试与整体运行。这一过程不仅强化了专业知识，还培养了团队合作与问题解决能力。
全数字高性能变频调速：采用先进的交流矢量变频调速技术，支持V/F控制与矢量控制两种模式，确保交流电机具备优良的动态调速性能，近似直流电机的控制效果，提升实训体验。
模块化与可扩展性：挂箱式结构便于快速更换与功能扩展，满足教学需求变化与新技术引入。无论是基础实验还是高级研发项目，都能灵活配置，实现个性化教学。
系统性与先进性结合：整合PLC、变频器、电机组及单片机等模块，构建完整的控制-驱动-执行系统，真实再现工业控制现场，帮助学生建立全面的工业控制知识体系，避免单一技能掌握不全面的问题。
多层次教学支持：从理论验证到技术应用，从动手能力培养到综合项目实践，再到创新研究与毕业设计，全方位支持不同层次的教学需求，是教师教学与科研的得力助手。
网络化教学潜力：配合网络通信模块，可构建工业自动化网络实验室，实现远程教学与资源共享，提升教学互动性与效率。
三、主要技术参数
工作电源：三相五线制输入，380V±10%，50HZ
安全系统：集成漏电保护、接地保护、短路保护、缺相指示、软保护、熔断丝二级保护及急停保护等多重安全机制，确保实验安全无忧。
电源输出：提供两组直流可调稳压源，具备短路软截止自动恢复功能；交流电压输出范围广泛，满足不同实验需求。
测量仪器：包括智能直流数字电流表、函数信号发生器、逻辑测试笔等，均具备高精度与多功能性，支持实时测量与数据记录。
工作环境：适应-10～+40℃温度范围，相对湿度＜85%（25℃），海拔＜4000m的广泛环境。
装置容量与尺寸：容量小于1.5KVA，外形尺寸为1600×700×1630mm，紧凑设计节省空间。
仿真软件：配备电子电路计算机仿真软件，通过直观图形界面创建电路，实时仿真测量结果，提升学习效率与兴趣。
四、实验内容：
| （1）PLC部分实验 | |
| 基本指令的编程： 1）、与、或、非逻辑功能实验 2)、定时器、计数器功能实验 3)、跳转、分支功能实验 4)、移位寄存器实验 5)、数据处理功能实验 6)、微分、位操作实验 2、四节传送带 3、LED数码管显示PLC自动控制 4、步进电机的PLC控制 5、十字路口交通灯的PLC控制 6、天塔之光的实验挂箱 7、水塔自动供水的PLC控制 | 8、液体混合装置的实验 9、霓虹灯饰模拟 10、运料小车控制模拟 11、PLC的并行链接实验 12、PLC的N:N实验 13、电动机的自动控制（选配） 14、电梯实验（选配） 15、机械手实验（选配） 16、装配流水线（选配） 17、轧钢机控制系统（选配） 18、邮件自动分拣系统（选配） 19、自动洗衣机系统（选配） 20、自动售货机（选配） |
| 典型电动机控制实训实验： | |
| 21、三相鼠笼式异步电动机点动和自锁PLC控制(实物) 22、三相鼠笼式异步电动机联动正反转PLC控制(实物) 23、三相鼠笼式异步电动机带延时正反转PLC控制(实物) 24、三相鼠笼式异步电动机Y/△转换起动PLC控制(实物) MCGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验 针对实验项目的具体要求，学生自行编辑组态棒图进行实验。 变频器的基本实验 25、变频器的认识实验 26、变频器的参数设定与操作 27、变频器的面板控制 28、变频器的电位器控制 29、变频器的电压控制 30、变频器的电流控制 31、变频器的多段速度控制电动机 32、变频器状态信号显示与采集 33、三相异步电动机的开环调速实验 34、基于PLC的变频器的调速实验 触摸屏基本实验： 35、触摸屏认知实验 36、触摸屏的基本指令的演示 37、触摸屏控制的三相鼠笼异步电机变频调速控制 38、触摸屏的LED数码显示控制 电气的基本实验 39、三相异步电动机点动控制和自锁控制 40、三相异步电动机Y/△换接起动控制 41、三相异步电动机联锁正反转控制实验 42、三相异步电动机带延时正反转控制 43、三相异步电动机带限位自动往返控制 44、三相异步电动机单向能耗制动控制 PLC、变频器综合实验 45、PLC、变频器的综合实验* 46、 PLC、触摸屏的综合实验* 47、PLC、变频器、触摸屏的综合实验* 单片机部分实验 软件实验： 48、软件清零 49、拆字程序 50、拼字程序 51、数据排序 52、二进制到ASCII码的转换 53、二进制到BCD码转换 | |
| 硬件基本实验 54、跑马灯实验 55、转弯灯模拟实验 56、I/O口输入输出实验 57、I/O口简单扩展 58、74LS138译码器电路 59、继电器控制实验 60、音频控制实验——音乐播放 61、LED静态显示实验 62、LED动态显示实验 63、定时器应用——时钟模拟实验 64、中断应用——按键计数实验 65、独立按键多功能实验 66、矩阵式键盘实验 67、DAC0832数模转换应用—简易函数信号发生器（输出三角波、方波、正弦波、斜波） 68、ADC0809模数转换实验 69、并入串出实验 70、串入并出实验 71、步进电机控制实验 72、直流电动机PWM调速实验 73、I2C总线实验 74、LED点阵汉字实验 | 75、计算机钢琴实验 76、温度传感器温度控制实验 77、时钟芯片实验（电子万年历） 78、串口通信实验 79、密码锁实验 80、工业顺序 81、485通信 82、ADC0832数模转换实验 83、交通灯模拟实验 84、串行静态显示实验 85、8255 IO扩展应用一 86、8255 IO扩展应用二 87、8155 IO扩展应用 88、PS2接口 89、LCD1602显示实验* 90、12864显示模块* 91、语音录音放音模块* 92、USB通迅模块* 93、红外遥控实验* 94、USB通信实验* 95、USB 鼠标设计* 96、计算器模拟实验* |
| 电工部分实验项目：（打*号为选配实验） | |
| 97、 基本电工仪表的使用与测量误差的计算 98、 基尔霍夫定律的验证 99、 电路元件伏安特性的测量 100、 叠加原理的验证 101、 电压源与电流源的等效变换 102、 戴维南定理 103、 双口网络测试 104、 受控源VCVS、VCCS、CCVS、CCCS的实验研究 105、 典型电信号的观察与测量 106、RC一阶电路的响应测试 107、R、L、C元件阻抗特性的测定 108、RC选频网络特性测试 109、互感电路观测 110、单相铁心变压器特性的测试 111、三相交流电路电压、电流的测量 112、三相电路功率的测量 113、单相电度表的校验 114、功率因数及相序的测量 115、负阻抗变换器 116、回转器 117、电流表的扩程 118、电压表的扩程 119、电阻的串并联电路 120、电流互感器 121、R、L、C串联谐振电路的研究 122、二阶动态电路响应的研究 电力拖动部分实验内容 201、 电工技能训练：剥线钳，螺丝刀等的正确使用方法训练 202、 三相异步电动机开关正转控制 203、 三相异步电动机点动控制线路 204、 具有过载保护与点动控制线路 205、 三相异步电动机与接触的正反转控制线路 206、 按钮联锁正反转控制线路 207、 按钮和接触器双重联锁正反转控制线路 208、 三相异步电动机顺序控制线路（一） 209、 三相异步电动机顺序控制线路（二） 210、 三相异步电动机停止顺序控制 211、 三相异步电动机自锁控制线路 212、 三相异步电动机既可点动控制又可自锁控制线路 213、 直接起动及能耗电气控制线路 214、 三相异步电动机能耗制动控制线路 215、 三相异步电动两地控制线路 216、 三相鼠笼式异步电动机的降压起动控制线路 217、 手动接触器控制串电阻降压起动控制线路 218、 时间继电器控制串电阻降压起动控制线路 219、 接触器控制Y-△降压起动控制线路 220、 时间继电器控制Y-△降压起动控制线路 221、 三相异步电动机工作台自动往返控制线路 222、 串联电阻降压电气控制线路 223、 QX3-13型自动星形控制原理图 224、 C620车床的电气控制线路 225、 电动葫芦电气控制原理图 226、 铣床主轴与进给电机控制 227、 电抗降压启动 228、 单按钮控制电动机启动 229、 单线远程起停控制 230、 可逆点动控制 231、 点动与长期工作两用异步电动机控制电路 232、 带启动报警的异步电动机控制电路 233、 插座和一个开关控制一盏灯的控制与接线 234、 两个双联开关控制一盏灯的控制与接线 235、 三个开关灯的控制与接线 236、 五层照明灯的控制方法 可选做如下实验 237、 直流电机的正转控制 238、 直流电机的反转控制 239、 直流电机的调速 240、 直流电机能耗制动 | 电子部分实验内容： 123、常用仪器的使用 124、二极管正向特性测试 125、二极管反向特性测试 126、晶体三极管输入、输出特性的测试 127、测试三极管电流放大倍数 128、单相半波整流电路 129、单相全波整流电路 130、单相桥式整流电路 131、全波整流电路的最大反向峰值电压 132、电容滤波电路 133、电容滤波带电阻负载 134、RC滤波电路 135、晶体管单管放大器 136、两极放大电路 137、负反馈放大电路 138、射极跟随器 139、场效应管放大电路 140、差分放大电路 141、RC正弦波振荡器 142、LC正弦波振荡器 143、运算放大器参数的测试 144、集成运放比例求和运算电路 145、集成运放的积分与微分 146、集成运放的电压比较器电路 147、集成运放的波形发生电路 148、集成运放的有源滤波器电路 149、集成功效放大器电路 150、OTL功率放大器电路 151、集成稳压器 152、串联稳压电路 153、函数信号发生器的组装调试 154、压控振荡器 155、晶闸管可控整流电路 156、万用电表的设计与调试 157、晶体管开关特性测试 158、限幅器 159、钳位器 160、组合逻辑电路实验 161、COMS集成逻辑门的逻辑功能与参数测试 162、集成逻辑电路的连续和驱动 163、测试TTL与门的输入短路电路电流Irs 164、测试TTL与非门的最小输入高电平Von 165、测试TTL与非门的最大输入低电平Voff 166、测试TTL与非门的输出高电平Voh 167、测试TTL与非门的输出低电平Vol 168、测试TTL与非门的空载功耗PL 169、测试TTL与非门的空载截止功耗PH 170、测试TTL与非门的输入漏电流Irh 171、测试TTL与非门的扇出系数 172、TTL与门 173、TTL或门 174、TTL非门 175、TTL与非门 176、七段译码器及其应用 177、8421译码器及其应用 178、8421编码器及其应用 179、数据选择器及其应用 180、RS触发器及其应用 181、JK触发器及其应用 182、D触发器及其应用 183、计数器及其应用 184、加法器及其应用 185、三态门及其应用 186、移位寄存器及其应用 187、脉冲分配器及其应用 188、自激多谐振荡器 189、单稳态触发器与施密特触发器 190、环形多谐振荡器 191、555时基电路及其应用 192、直流电压变换器 193、矩形波发生器 194、D/A转换器 195、A/D转换器 196、单次脉冲电路的组装与调试 197、利用复位法接成的六进制计数器 198、电子秒表 199、智力竞赛抢答装置 200、数字频率计 |
