工业电气综合实训装置

工业电气综合实训装置

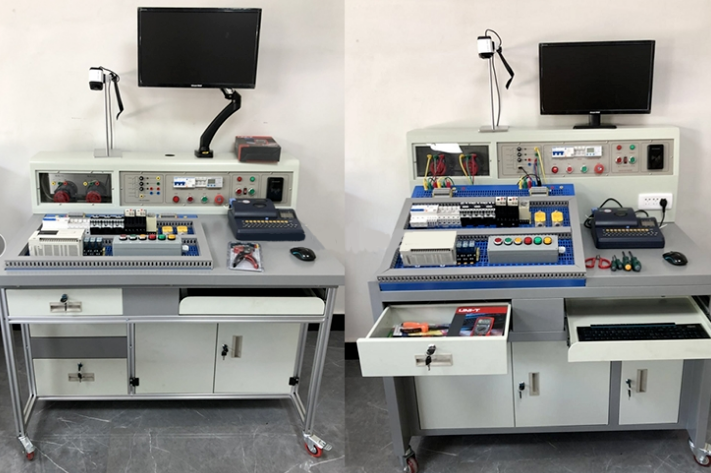

一、装置概述
这款工业电气综合实训装置精心打造，融合了钢板材质的考核平台、灵活多变的网孔板设备及全面防护的电源装置。依据教学与实训的多元化需求，用户能够灵活选取各类元件、器件及部件，构建出多样化的课程模块与实训项目。实训结束后，所有元件均可便捷拆卸并集中存储，有效减少了损坏与丢失的风险。装置内嵌的漏电保护、过载保护及电路保护机制，全方位保障了操作者的人身安全及设备运行的稳定性。

二、核心技术指标

1. 尺寸规格：整体设计紧凑，尺寸为1200mm×850mm×1000mm（±10mm），便于安置于多种教学环境中。

2. 材质结构：采用钣金与木柜的巧妙结合，既保证了结构的稳固性，又兼顾了美观与耐用性。

3. 电源配置：

• 输入：支持三相AC 380V ±10% 50HZ三相五线输入，满足广泛电气实训需求。

• 输出：提供多种规格的接插式与插座式输出端口，包括三相五线380V、220V各一组，便于灵活接入不同设备。

4. 安全保护：集成熔断器短路保护、断路器过载保护及漏电开关漏电保护功能，漏电保护动作电流严格控制在≤30mA，并配有电源指示灯，确保操作安全无忧。

三、设备构造与功能特色

• 实训屏：内置电源模块，布局合理，依次排列有电源保护装置、电源指示装置及电源输出端口，便于操作与管理。

• 实训桌：配备可调节角度的嵌入式考核平台与网孔板，左侧平台专为学生接线设计，保护元器件免受直接操作损伤；右侧网孔板则提供了更大的自由度，支持更多样化的实训项目。实训桌底部装有顺滑的导向轮，便于移动；同时，右侧还设有角度可调的嵌入式安装网孔板，满足复杂电路布局需求。

• 储物柜：采用标准化抽屉式设计，为工具与实训资料的存放提供了充足空间，保持实训环境的整洁有序。

• 电脑支架：可调节高度的电脑支架设计，确保电脑屏幕处于最佳视角，便于与实训内容同步操作。

四、实训项目概览
该装置支持涵盖基础到高级的广泛电气实训项目，包括但不限于：

• 电动机启动与控制系列实训（如点动与连续转动、正反转控制等）

• 电动机特殊控制策略实训（如定子绕组串联电阻启动、Y-△启动、能耗制动等）

• PLC与变频器控制技术实训（如PLC控制的三相异步电动机多种运行方式、变频器功能设置与调速控制等）

• 电机保护与控制综合实训（如过载保护、短路保护、漏电保护等）
