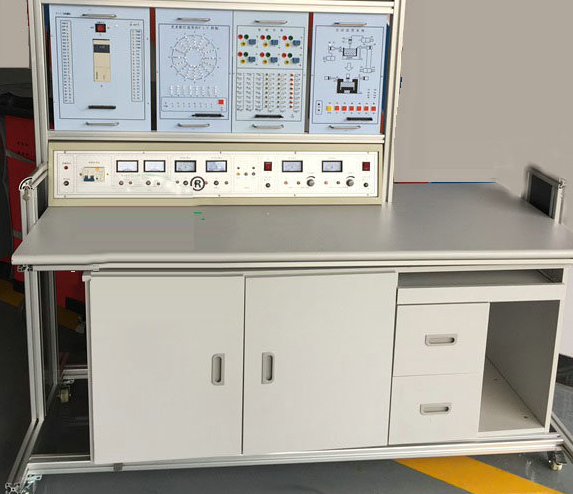

PLC实训台

PLC实训台

一、产品概述
PLC实训台，专为职业院校及中职学校精心打造，深度匹配可编程控制器技术及其应用等核心课程实验需求。该设备集PLC编程控制器与单片机控制实验挂箱于一体，设计先进，功能全面，是提升教学质量、增强学生实践能力的理想选择。

二、系统架构

1. PLC可编程控制器实验台：由演示屏与控制箱巧妙结合，直观展示PLC操作过程。

2. PLC实验演示装置：模拟真实工业场景，强化理论与实践的结合。

3. PLC操作桌：提供宽敞舒适的操作环境，确保实验顺利进行。

4. 编程应用软件：内置高效编程工具，支持多种编程语言，简化编程流程。

5. 仿真教学软件：通过虚拟环境模拟实验过程，提升学习效率与安全性。

6. PLC及通讯电缆：确保设备间稳定连接，数据传输无误。

7. 电脑或手持编程器（用户自备或代购）：灵活选择编程方式，满足不同学习需求。

三、技术规格

1. 电源输入：工作电压220V±5%，50Hz，输入时指示灯亮起，便于监控。

2. 电源输出：多重保护机制，包括保险丝与漏电保护开关，确保用电安全。高精度电流表与电压表精准指示输出状态，包括直流+5V/3A、24V/2A、±12V等多种规格。

3. 稳压电源：提供0-30V直流稳压输出，内置继电器自动换档，连续调压，限流保护，满足不同实验需求。

4. 尺寸：整体设计紧凑，尺寸为1600mm×750mm×1560mm，便于摆放与移动。

四、功能亮点

1. PLC主机：输入输出点数分别为24点与16点，支持直流24V输出，电压表实时显示。

2. 操作便捷：输入输出端口直接引至面板，便于连接各类模拟输入设备与执行机构。

3. 实验内容丰富：涵盖逻辑控制、定时计数、数据处理等多种实验项目，全面覆盖PLC技术要点。

4. 实际应用模拟：通过外接演示装置，如LED发光二极管、直流电机等，生动展示PLC在工业控制中的应用场景。

五、实验桌设计
采用铝木结构，框架选用优质铝合金并经氧化处理，坚固耐用，美观大方。桌面采用高密度板材质，防火防水耐磨，确保实验环境安全舒适。桌子下部配置储存柜及电脑主机柜，便于存放实验器材与电脑设备。

六、PLC实验演示挂箱
专为PLC实训台设计的外接装置，包含多种实验挂箱，如交通信号灯控制、搅拌器控制、电梯控制等，模拟真实工业控制过程。挂箱结构合理，工艺先进，可任意移动互换，满足多样化教学需求。

七、实验项目概览

1. 基础逻辑功能实验：与、或、非逻辑操作，奠定编程基础。

2. 定时计数实验：掌握定时器与计数器的使用方法，提升程序控制能力。

3. 高级功能实验：包括跳转、分支、移位寄存器等，拓宽编程思路。

4. 数据处理实验：学习数据处理方法，提升数据处理能力。

5. 实际应用实验：如交通信号灯、搅拌器、电梯等控制实验，强化理论与实践的结合。
