一、平台概述

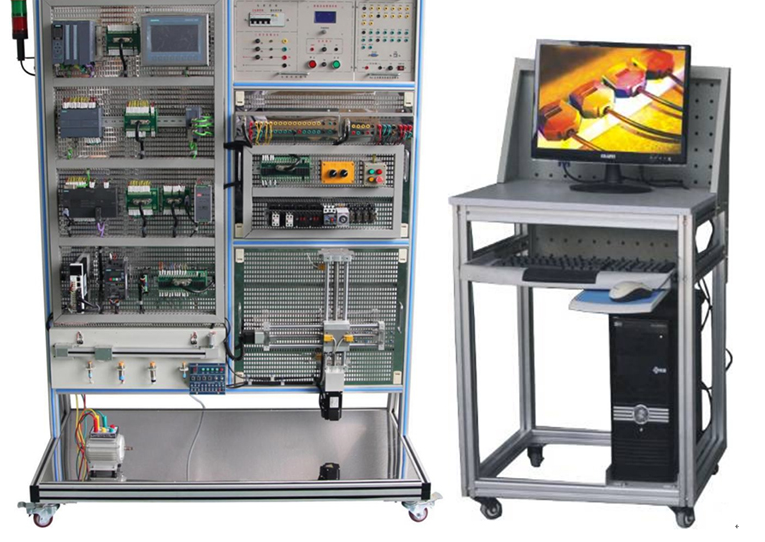

本工业自动化网络控制实训平台，以网孔架为核心构建基础实训单元，精准模拟企业实际工作环境，专为PLC系统基础模块连接实训设计。平台分为A、B两大工作面，A区聚焦于西门子S7-200SMART PLC的深入实训，而B区则专注于西门子S7-1200 PLC的广泛实践。两大区域相辅相成，共同覆盖从基础到高级的PLC技术学习路径。

二、实训内容概览
实训平台涵盖了丰富的实训项目，包括但不限于：

• 西门子PLC实训：S7-200SMART与S7-1200 PLC的编程、调试与功能验证。

• 触摸屏技术：触摸屏操作、界面设计以及与PLC的通信实训。

• 电机控制：三相电机、伺服电机、变频器的控制实训，涵盖正反转、调速、定位等技能。

• 自动化控制系统：红绿灯、彩灯、送料传送带、抢答器等控制系统的设计与实现。

• 通信技术：PLC间的通信、PLC与触摸屏的通信、PLC与变频器通过PROFINET总线或以太网通信等。

• 传统电气控制：继电器-交流接触器系统的电动机控制，包括正反转、星-三角启动、顺序控制等。

三、平台结构与参数

1. 整体结构：

• 采用高强度方形钢材焊接而成，结构稳固。

• 工作台分为A、B两个独立实训区，每区由网孔板拼接而成，便于灵活配置与扩展。

• 网孔板两端通过螺栓与工作台主体紧固连接，确保稳固性与安全性。

2. A工作面详细配置：

• 电源单元：集成三相四线漏电保护开关、电压指示仪表、开关电源、多种端子及导轨，提供全面电源支持。

• PLC单元：配备西门子S7-200SMART PLC、触摸屏及线槽，支持多种编程与通信实训。

• PLC学习箱单元：集成接线端子、按钮、指示灯等，模拟真实工业场景，便于学生快速上手。

• 基础实训单元：涵盖继电器、交流接触器、热继电器等传统电气元件，强化学生电气控制基础。

• 伺服控制小车运动单元：通过伺服电机与传感器，实现小车运动的精准控制，锻炼学生自动化控制技能。

• 变频器单元：配备变频器、三相异步电动机及编码器，支持变频器系统的全面实训。

3. B工作面详细配置（需包含各单元图片，此处为描述性内容）：

• 类似A区，但聚焦于西门子S7-1200 PLC的应用，包含电源单元、PLC单元、基础实训单元及扩展实训区。

• 扩展实训区提供额外空间与接口，支持更多高级或自定义实训项目的开发。

四、装置配置亮点

• 电气控制工作台：尺寸不小于1700800250mm，满足多样化实训需求。

• 开关电源与漏电开关：提供稳定可靠的电源保障，确保实训安全。

• 高性能触摸屏：配备以太网接口、高主频处理器及高分辨率显示屏，预装组态软件，便于学生快速开展项目。
