工业自动化实训装置综合介绍

本实训装置严格遵循《中华人民共和国教育行业标准——电工电子类实训基地仪器设备配备标准》及教育部“振兴21世纪职业教育课程改革和教材建设规划”的指导思想，专为职业教育领域量身打造。它广泛适用于高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等多个专业，以及非机电类专业的相关课程，如《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》、《现场总线控制技术》等的教学与技能实训。同时，它也是技工学校、职业院校、职教中心及鉴定站所进行PLC实操、技能鉴定考核的理想选择。

一、装置特点

1. 模块化设计：采用积木式组合结构，灵活配置开关量、模拟量、变频调速、触摸彩屏、总线通信等模块，结合组态监控软件与仿真实训软件，实现高度仿真化、信息化、网络化的实训教学，强化教学的系统性和网络性。

2. 项目导向实训：依托当前主流的可编程控制器技术，模拟工业生产中的逻辑、模拟、过程、运动等控制场景，涵盖认知、设计、安装、调试、检修等全方位技能实训，提升学生综合应用能力。

3. 虚实结合，扩展性强：结合虚拟仿真与实物操作，实训项目灵活多变，可根据教学需求进行扩展，满足不同层次、不同方向的学习需求。

二、技术性能

• 输入电源：三相四线（或三相五线）～380V±10%，50Hz

• 工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔<400m

• 装置容量：＜0.5KVA

• 重量：＜110Kg

• 外形尺寸：（1400mm+630mm）×700mm×1600mm

• 安全保护：配备漏电压、漏电流保护装置，确保操作安全，符合国家相关标准

三、系统构成

1. PLC可编程控制器实训屏（含主机箱与网孔板）

2. PLC实训对象

3. PLC主机

4. PLC操作桌

5. 编程应用软件

6. 仿真教学软件

7. PLC及转接通讯电缆

8. 电脑或手持编程器（用户自备或代购）

四、PLC实训屏控制箱技术指标

• 交流电源

• 输入：工作电压380V±5%，50Hz，输入指示灯亮

• 输出：具备保险丝和漏电保护开关双重保护，输出三相交流380V，有指示灯指示，通过负荷电源开关控制

• 直流电源：提供多组直流电压输出，包括24V/2A、0-12V可调等，均具备过流自动保护功能

五、PLC主机挂箱功能特点

• PLC主机：采用FX3U-48MR型号，具备24点输入与24点输出

• 独立控制：配备独立工作电源开关与保险，输入输出端口直接引至面板，便于连接各类传感器与执行器

六、实训台结构

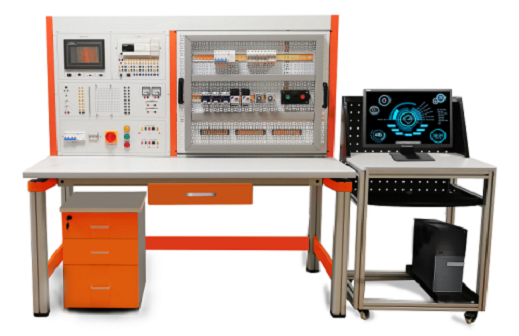

1. 实训屏：左侧集成PLC主机及交直流电源控制箱，右侧为网孔实训扩展板。网孔板设计合理，便于安装低压电气、PLC、变频器等元件，且可根据实训需求调节角度或拆卸，提升实训舒适度与效率。

2. 实训桌：采用高性能铝型材及压铸框架连接构件，桌面选用优质三聚氰胺饰面板，坚固耐用。配备储存柜及万向轮，便于存放元件、工具及移动实训装置。

3. 电脑桌：钢铝结构，配备万向轮、电脑后靠、键盘托及主机支架，满足编程与监控需求。

4. 储存柜：专门设计用于存放实训模块及工具，底部装有高强度万向可制动PU脚轮，便于灵活移动。
