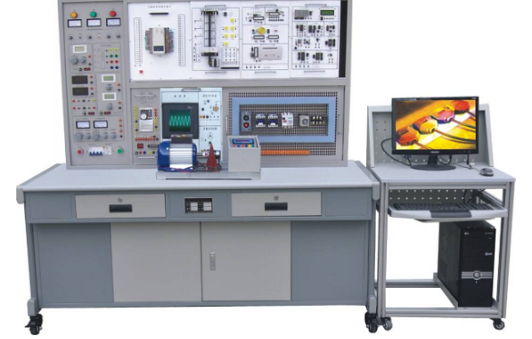

工业自动化实训设备综合介绍

本工业自动化实训设备紧密结合当前国内工业自动化技术的最新发展，融合了PLC、变频器、触摸屏、电机控制等核心技术，旨在提升教学实训的实用性和先进性。通过模块化设计，该设备集成了丰富的实训模块与验证演示装置，能够全面覆盖工业自动化领域的各项基础及高级技能实训。

一、产品亮点

1. 模块化架构：实训挂箱设计灵活，更换便捷，轻松适应多样化的实训需求，同时支持未来新功能的扩展。

2. 综合技能训练：专为就业前及岗前技能培训打造，满足高级工技能考核要求，助力学生技能全面提升。

3. 工程项目模拟：支持小型工程项目设计、设备选型、安装调试及操作模拟，为学生提供接近实战的学习体验。

4. 高效资源利用：仅需三相四线交流电源即可运行，实训内容丰富且综合，有效减少实训空间占用。

5. 安全保障：集成电压、电流双重漏电保护，并配备单片机监控的过载/短路保护软件，确保实训过程安全无忧。

二、技术规格

• 输入电压：三相四线制～380V±10%，50Hz

• 工作环境：温度-5℃～+40℃，相对湿度＜85%（25℃）

• 装置容量：＜1.5KVA

• 外形尺寸：1800mm×700mm×1680mm

三、装置组成

（一）电源、信号源、仪器控制屏

• 铁质双层喷塑结构：坚固耐用，美观大方，铝合金面板提升质感。

• 主控功能板：

• 三相四线电源输入，配备漏电保护器及接触器控制。

• 三相电压表实时显示，确保电源稳定。

• 短路、过载保护，安全插座提供外部设备电源。

• 直流电源：

• 0-30V连续可调，最大电流2A，预设限流保护。

• ±12V、+5V、+24V稳压电源，短路保护齐全。

• 0-500mA恒流源，分档可调，保护完善。

• 高精度函数发生器：DDS技术，输出正弦波、方波、三角波，频率范围0.1HZ~3MHz，调节灵活。

• 嵌入式虚拟仪器：

• 7寸触摸屏，集成多种虚拟仪器功能，无需电脑。

• 支持LabVIEW编程，鼓励学生自主创新。

• 高性能虚拟示波器、频谱仪、三用表等，满足多样化实验需求。

（二）实训桌

• 铁质双层喷塑结构：防火、防水、耐磨高密度板桌面，结构稳固。

• 抽屉与储存柜：便于存放实训元件及工具，提升管理效率。

（三）实训组件

• PLC实训组件：

• 三菱FX1N-40mR主机，集成24路输入、16路输出，满足复杂控制需求。

• 配备FX1N-485BD通讯模块，FX0N-3A模拟量模块，增强扩展性。

• SC-09通讯编程电缆及转接口，确保连接稳定可靠。
