工业自动化实训工作台综合介绍

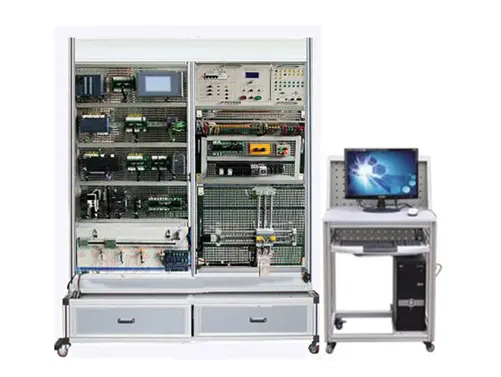

本实训工作台以网孔架为核心架构，精心模拟企业实际生产环境，专为PLC系统基础模块连接实训设计。其独特的单面实训布局，集成了电源、PLC、PLC学习箱、基础实训及扩展实训（伺服控制小车、步进电机、变频器）等多个功能模块，为学生提供了一个全面、系统的学习平台。

一、实训内容丰富多样

实训内容广泛覆盖西门子S7-1200系列PLC的各类应用，包括触摸屏操作、触摸屏与PLC的通讯实训，以及通过更换不同PLC学习箱实现的多样化实验项目，如舞台灯光控制、交通灯模拟、传送带自动化、邮件分拣系统、电梯控制、步进电机调试、水塔水位监控、自动配料流程、运料小车自动化、伺服电机精确控制、变频器调速实训、小车运动轨迹规划、编码器位置反馈、PLC与变频器间PROFINET总线通信等。此外，还涉及继电器-交流接触器系统的电动机基础控制实训，如正反转操作、星-三角启动、双电机顺序控制等，以及气动系统控制等高级实训项目。这些实训内容由浅入深，逐步引导学生掌握PLC技术的精髓。

二、技术参数详解

• 输入电源：三相五线AC 380V±10%，50HZ，确保设备稳定运行。

• 输入功率：不超过1kw，节能高效。

• 工作环境：适应广泛温湿度范围（-10℃～+40℃，相对湿度≤90%@+20℃），海拔限制在4000米以下，要求空气清洁无腐蚀性气体和尘埃。

• 设备重量与尺寸：重约100kg，外形尺寸长×宽×高=800mm×800mm×1940mm，便于安装与移动。

三、实训内容细化

1. 西门子S7-1200 PLC实训：深入学习PLC编程与应用。

2. 触摸屏实训：掌握触摸屏界面设计与操作。

3. 触摸屏与PLC通讯实训：实现两者间的无缝数据交换。

4. 伺服电机控制实训：高精度位置与速度控制。

5. 变频器控制实训：学习变频调速技术。

6. 小车运动控制实训：自动化路径规划与执行。

7. 编码器控制实训：精确位置反馈与闭环控制。

8. PLC与变频器PROFINET总线通信：掌握现代工业通信协议。

9. 继电器-交流接触器系统实训：传统电气控制技术的传承与创新。

四、功能特点突出

1. 工作台设计：采用坚固方形钢材焊接而成，双工作面设计，网孔板拼接灵活，便于不同实训项目的搭建。提供学习型接线与直接接线两种方式，兼顾理论与实践。

2. 实训区布局：

• 电源单元：配备齐全，确保安全供电。

• PLC单元：集成触摸屏与PLC，支持多种实训功能。

• PLC学习箱单元：模拟真实工业信号，支持多样化实训场景。

• 基础实训区单元：涵盖继电器、接触器等基础电气元件，强化基础电气控制技能。

五、培训与服务

该实训中心不仅是校内师生提升技能的摇篮，还面向社会和企业开放，提供PLC控制技术、PLC通讯技术、触摸屏技术等专业培训。服务对象涵盖电子技术、PLC编程、触摸屏应用、自动化系统集成、机械设备开发维修等多个领域人才，广泛服务于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输等行业，为现代化制造业和服务业培养专业人才和复合型人才贡献力量。
