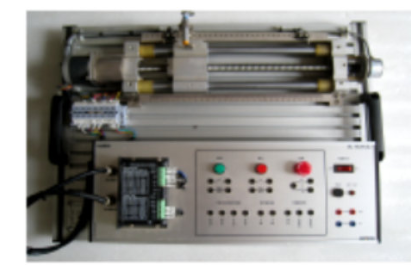

直线运动控制实训装置，以其独特的台式结构设计，精准模拟了工业自动化生产线中的运动控制流程，成为教育领域中不可或缺的实训工具。该系统巧妙地运用了步进电机丝杠导轨传动系统，不仅满足了传动与定位的双重需求，还以其卓越的稳定性、精密度和快速响应能力，赢得了广泛的认可。

一、核心技术参数概览

1. 电源配置：采用单相直流24V供电，确保了设备在低能耗下的稳定运行，同时功率设计低于200W，进一步提升了能源利用效率。

2. 尺寸规格：整体尺寸不小于600400220mm，既保证了设备的全面功能展示，又兼顾了空间利用的优化，适合各种教学及实训环境。

二、设备结构特色

• 金属台架结构：实训装置采用坚固的金属台架作为支撑，不仅确保了设备的稳定性，还延长了使用寿命。同时，金属材质的选择也体现了设备的耐用性。

• 安全高效的电路连接：PLC模块的I/O端子及各常用模块与PLC的连接端子，均通过安全插座进行连接，避免了传统接线方式可能带来的安全隐患。此外，各指令开关、光电开关、传感器和指示元件的电路，则巧妙地采用端子排进行连接，实现了插拔线与端子连接的完美结合，既提升了电路连接的便捷性，又保证了电路的安全性和可靠性。

三、丰富的实训项目设置

1. 机电设备安装与调试技能训练：

• 传动装置同轴度调整：通过实操训练，使学生掌握传动装置同轴度的调整方法，提高设备的运行精度。

• 搬运设备安装与调试：模拟真实工业场景中的搬运设备安装过程，锻炼学生的动手能力和问题解决能力。

2. 电气控制电路与PLC编程综合实训：

• 电动机正反转控制电路的连接与程序编写：引导学生深入了解电动机正反转控制原理，并亲手搭建控制电路，编写相应的PLC程序，实现电动机的正反转控制。这一实训项目不仅加深了学生对电气控制知识的理解，还提升了他们的编程能力。

四、配置清单：
