伺服运动控制实训装置

伺服运动控制实训装置

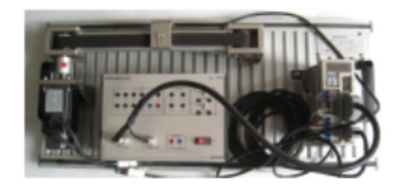

在工业自动化教育的广阔领域中，伺服运动控制实训装置以其独特的设计与功能，成为大中专院校不可或缺的教学与实训工具。该实训装置，以台式结构精巧呈现，是模拟真实工业生产线中小车运动控制系统的微缩模型，深度融合了伺服丝杠传动技术，实现了精准传动与定位的双重需求。

一、核心技术参数概览

1. 电源规格：设计为适应广泛教学环境的单相交流电源，具体为AC220V、50Hz，确保了设备在不同教学场景下的稳定运行。

2. 功率需求：系统总功率不低于400W，确保了在高强度实训操作下的持续动力供应。

3. 紧凑设计：整体尺寸不小于600400220mm，既保证了设备的全面功能展示，又兼顾了空间利用的优化。

二、设备构造与材质亮点

• 机座材料：精选高强度铝合金材质，不仅赋予了设备坚固耐用的特性，还通过其轻量化设计，便于频繁搬运与调整。此外，特设的把手设计进一步提升了操作的便捷性。

• 动力系统：电机及配套的驱动器功率至少达到0.4KW，搭配滚珠丝杠传动系统，实现了高效、平稳的动力传输。同时，高精度旋转编码器的应用，确保了速度与位置控制的精准无误。滚珠丝杠两端还配置了硬限位开关，有效防止了超程运动，确保了设备的安全运行。

• 控制模块设计：所有控制模块的相关线路均引出至易于访问的位置，便于学生使用PLC、单片机等设备进行编程控制实践，极大地拓宽了实训的灵活性与深度。

三、丰富多样的实训项目

1. 机电设备安装与调试技能提升：

• 传动装置同轴度调整：锻炼学生对机械部件精密对中的能力。

• 丝杠安装与调整：深入理解精密传动部件的安装要点。

• 搬运设备安装与调试：模拟实际生产中的物流设备安装流程。

2. 电气控制电路实战：

• 电动机正反转控制：掌握电机基本控制电路的设计与编程。

• 电动机调速控制：深入探索电机调速原理与实现方法。

3. 自动控制系统构建与优化：

• 传感器安装与调试：熟悉各类传感器在自动控制系统中的应用。

• 丝杠输送检测自动化：实践自动化检测技术的集成与应用。

• 机电一体化控制：融合机械、电子与控制技术，构建综合自动化系统。

• PLC控制系统安装与调试：强化PLC编程与控制系统集成能力。

• 自动生产线模拟：全面模拟工业生产线流程，提升综合应用能力。

4. 考核与竞赛平台：
   本实训装置还可作为技能考核与竞赛的载体，全面评估学生的机械装配、电气安装、编程调试、系统集成等多方面能力，为学生未来的职业发展奠定坚实基础。

四、配置表：
