高级电气技能实训系统概览

本系统集教学、实训于一体，核心构成包括坚固的钢板考核平台、灵活的网孔板架构以及多功能的电源供给装置。根据多样化的教学需求与实训目标，用户可灵活选取各类元件、器件及部件，轻松搭建不同课程模块与实训项目。实训结束后，所有元件均能便捷拆卸并集中管理，有效减少损耗与遗失。系统内置多重安全保护机制，如漏电保护、过载保护及电路保护，全方位确保操作者人身安全及设备稳定运行。

二、关键技术指标

1. 外观尺寸：精确控制于1200mm×850mm×1000mm（允许±10mm的微小偏差）。

2. 材质结构：采用高品质钣金材质与耐用木柜设计，兼顾强度与美观。

3. 工作电源规格：

• 输入：三相AC 380V ±10%，频率50HZ，严格遵循三相五线制标准。

• 输出：提供多样化的电源输出接口，包括三相五线380V接插式、220V接插式及插座式各一组，满足各种实训需求。

三、系统结构与功能详解

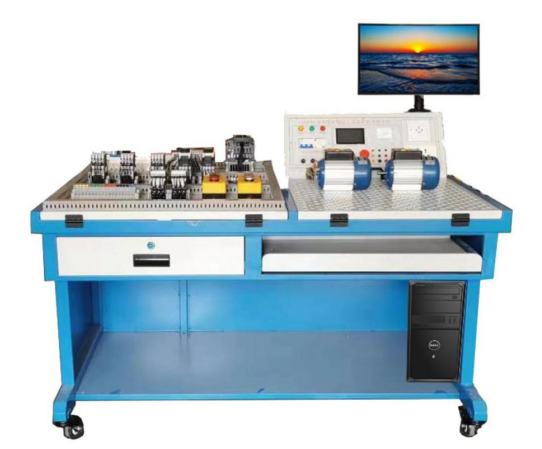

本系统精心划分为实训屏（集成电源模块）、实训操作桌（配备键盘）、以及储物柜三大核心区域。

• 实训屏：内置高效电源系统，布局科学合理，依次设有电源保护装置、直观的电源指示装置及便捷的电源输出端口。

• 实训桌：左侧巧妙融入角度可调节的嵌入式考核平台，所有元器件均通过端子引出，简化接线流程，保护元器件免受损伤。右侧则配备一块同样角度可调的嵌入式网孔板，便于灵活搭建电路。桌底安装有四只导向轮，便于整体移动。

• 储物柜：采用标准化结构与抽屉式设计，专为存放实训工具及教学资料而打造，提升空间利用率与管理便捷性。此外，电脑通过可调节支架稳固安装于电源屏上方，便于实时监控与操作。

四、典型实训项目示例

本系统支持广泛而深入的电气技能实训，以下仅为部分典型项目示例：

1. 电动机基础控制：涵盖点动与连续转动、正反转控制（包括按钮联锁、接触器联锁及双重联锁）、两地控制等。

2. 复杂电路实训：如电动机定子绕组串联电阻启动、Y-△启动、半波与全波整流能耗制动、反接制动等。

3. 顺序与定时控制：实现电动机的顺序启动与定时运转控制。

4. PLC与变频器应用：从基础的三相异步电动机正反转、Y-△启动、降压启动、能耗制动控制，到高级的变频器功能设置、报警保护、多段速度选择、外部控制等，全面覆盖PLC与变频器的应用技能。

以上项目不仅涵盖了电气控制的基础与进阶技能，还深入探索了PLC编程与变频器调速的现代化技术，为学生提供了丰富而全面的实训体验。
