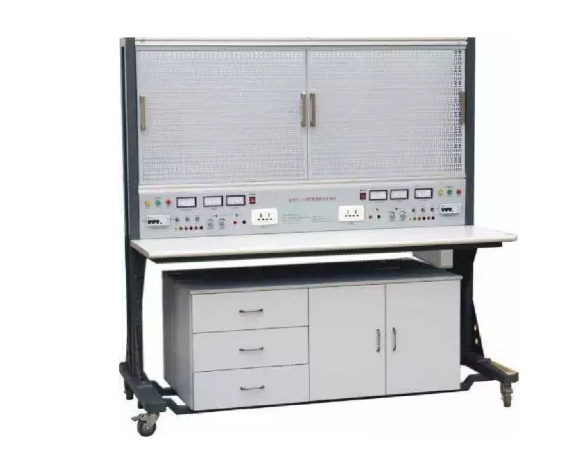

高级电工综合技能实训系统概述

本实训系统集成了实训桌、核心机箱、多功能电源模块、灵活挂箱系统、网孔板布局平台以及丰富的实训元器件，为学生提供了一个全方位、高度仿真的电工技能实训环境。学生需独立完成从元器件布局规划到安装接线的全过程，模拟工业现场操作，涵盖电工基础、电机控制、照明配电、PLC编程、变频器应用、触摸屏操作及电子技术应用等多领域综合实训。通过项目驱动的实践，有效提升学生的动手能力和解决实际问题的能力。系统同时支持自定义实训项目，灵活适配不同教学需求，亦可用作电工技能考核的专业设备。

二、系统特色

1. 模块化设计：采用网孔板搭配挂箱结构，不仅便于操作与元件更换，还极大地增强了系统的可扩展性和项目开发潜力，让学生在接近真实工业环境的条件下进行高效实训。

2. 多学科融合：系统综合了电工技术、电力拖动、电气控制、PLC编程控制等多个学科的知识体系，为学生提供了一站式技能提升平台。

3. 经济高效：仅需三相四线交流电源即可运行，占地面积小，有效节省空间与成本投入，经济效益显著。

4. 安全保障：配备双重漏电保护机制（电压型与电流型），以及单片机控制的过流保护系统，全方位确保操作者及设备安全，所有电源输出均设有监视及短路保护功能。

5. 智能化监控：380V交流输出端集成智能监控技术，一旦检测到相间、线间短路或过载电流超标，立即切断总电源，有效防止设备损坏。

三、技术规格

• 输入电源：三相四线制～380V±10%，50Hz

• 工作环境：温度-5℃～+40℃，相对湿度＜85%

• 系统容量：≤1.5KVA

• 外观尺寸：1600mm×700mm×1560mm

四、核心配置与功能解析

（一）核心机箱

核心机箱位于实训屏顶端，采用坚固的铁质双层亚光密纹喷塑结构，配以铝合金面板，集安全用电保护、电源供应、信号调理等功能于一体：

• 控制及交流电源模块：提供稳定的三相380V交流电源，内置单片机实现短路、过载全程自动监控与保护。通过启动/停止按钮控制实训台电源，并具备告警与复位功能。

• 智能测量仪表群：

• 智能功率/功率因数表：高精度测量，液晶中文显示，支持L、R、C多种负载类型，具备超量程提示、自动校准、通信设置等智能化功能。

• 智能交流电压表：四量程可选，六位数码显示，支持上位机通讯，便于数据记录与分析。

• 智能交流电流表：三档量程灵活切换，同样具备智能化、数字化特点，确保测量准确可靠。
