电力拖动综合技能实训平台概述

本电力拖动综合技能实训平台，紧密贴合劳动和社会保障部颁布的《电力控制技术》、《电力拖动控制线路与技能训练》、《工厂电气控制技术》及《继电接触控制技术》等核心课程要求，精心研发而成。通过该平台，学生能够迅速掌握课程精髓，将理论知识转化为实际操作技能，是提升电工专业技能的理想教学工具。平台采用灵活的挂箱结构设计，不仅便于操作与元器件更换，还极大增强了实训项目的可扩展性，支持电工基础技能及高级变频调速技术的双重训练，所有元器件均通过导线精心引导至接线端子，既保护了元器件又模拟了真实的工业环境走线方式。

一、实训平台特色

1. 模块化挂箱设计：电气控制线路集成于挂箱，操作简便，更换迅速，便于灵活调整实训内容，轻松实现功能扩展或新实训项目的开发，如变频调速技术的引入，确保实训内容的典型性与实用性并重。

2. 高效能源利用：仅需三相四线交流电源即可驱动，占地面积小，有效节省了实训空间与基建成本，体现了节能环保的设计理念。

3. 全面安全防护：配备电压型与电流型双重漏电保护器，各电源输出均设有软截止保护功能，确保操作者安全无虞。

4. 智能考核系统：集成定时器兼报警记录仪，不仅作为时钟使用，还能设定实训考核时间、自动记录违规操作（如漏电、短路）次数，为技能考核提供客观公正的标准。

5. 工业级走线设计：所有元器件均通过导线引至接线端子，学生操作简便，同时模拟工业现场布线方式，提升实训的真实感与有效性。

二、技术规格

• 工作电源：三相四线（或三相五线）～380V±5%，50Hz

• 工作环境：温度-5℃～+40℃，相对湿度＜85%（25℃）

• 装置容量：＜1.0KVA

• 外形尺寸：1100×700×1400（mm）

• 移动脚轮：100*60mm，便于灵活移动与布置

三、装置构成

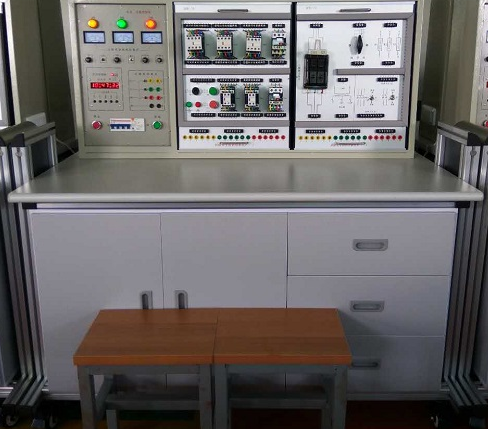

1. 电源控制屏：采用铁质双层亚光密纹喷塑结构，铝质面板，美观耐用。内置三相四线电源输入，配备漏电保护器与接触器控制，确保安全启动与停止。设有电压表、指示灯及单片机监控系统，实时监控电源状态，预防过载与短路。

2. 实训桌：铝木结构，桌面选用防火、防水、耐磨高密度板，搭配抽屉与储存柜，便于工具与元器件的收纳。自锁脚轮设计，移动灵活且稳固。

3. 实训组件：涵盖DW-71至DW-73系列电力拖动培训组件，以及两台380V Y/△接法三相异步电动机，带离心开关，满足多样化实训需求。

四、实训项目概览

1. 闸刀开关正转控制线路实训

2. 接触器点动正转控制线路实践

3. 自锁正转控制线路操作

4. 过载保护正转控制线路学习

5. 倒顺开关控制正反转控制线路体验

6. 接触器联锁正反转控制线路演练

7. 按钮联锁正反转控制线路技能提升

8. 按钮接触器复合联锁控制线路掌握

9. 自动往返行程控制线路应用

10. 接触器控制串联电阻降压起动线路操作

11. 时间继电器控制串联电阻降压控制线路研究

12. 手动Y/△降压起动技术探索

13. 接触器与时间继电器控制的Y/△降压起动对比实训

14. QX3-13型Y/△自动起动控制线路实践

15. 半波整流与全波整流能耗制动控制线路对比分析

16. C620车床电气控制线路模拟

17. 手动降压起动技术实训

18. 单相运行反接制动控制线路理解

19. 电动葫芦电气控制线路操作

20. C6163车床电气控制线路掌握

21. 控制电路与主电路联锁控制线路综合实训
