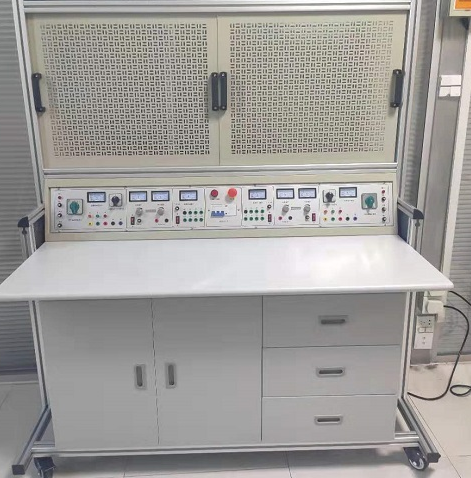

网孔型初级维修电工实训考核装置（双组型）

网孔型初级维修电工实训考核装置（双组型）

一、装置构成与功能

本装置专为初级维修电工技能提升设计，集成了实训桌、高灵活性网孔板及全面覆盖的实训元器件。学员需自主规划元器件布局，完成安装与接线工作，模拟工业现场环境，深度实践机床线路、电机控制及照明配电等系统的安装调试。此过程不仅锻炼了学员的动手能力，还强化了其解决实际问题的技能。实训项目灵活多变，由指导老师根据教学需求定制，确保学习内容的针对性与实用性。此外，该装置亦是电工培训机构进行技能考核的理想选择。

二、装置特色亮点

1. 模块化设计，易于扩展：电气控制元件直接安装于网孔板上，便于操作、更换及功能升级。新增实训项目仅需添置相应元件即可实现，极大提升了装置的灵活性与适用性。

2. 经济高效，空间优化：仅需三相四线交流电源即可运行，占地面积小，有效节省实训空间与基建成本，展现出显著的经济效益。

3. 独立电源，双人同训：配备两组独立电源系统，互不干扰，支持两名学生同时开展实训操作，提高了教学效率。

4. 安全防护，全面保障：集成电压型与电流型漏电保护器，配备电源监视与短路保护功能，确保实训过程的安全无忧。

三、技术规格参数

1. 电源输入：三相四线制，电压范围380V±10%，频率50Hz。

2. 工作环境：温度范围-5℃至+40℃，相对湿度小于85%（25℃时）。

3. 装置功率：小于1.5KVA，节能高效。

4. 网孔板尺寸：660mm×600mm，提供充足的安装空间。

5. 整体尺寸：1600mm×700mm×1690mm，结构紧凑，便于布置。

四、实训台详细配置

1. 安全防护系统：集成双重漏电保护，外部电源指示灯清晰明了，配备紧急停止按钮，遇紧急情况可迅速切断总电源。

2. 电源供应：每组提供380V线电压与220V相电压选择，单相电源插座及线电压指示表一应俱全。

3. 低压电源模块：提供多档低压交流电源（3V至36V），以及0-30V可调恒流稳压电源，内置继电器自动换档，数字表精准显示电流电压值。

4. 实训桌设计：采用铁质双层亚光密纹喷塑结构，桌面选用防火、防水、耐磨高密度板，整体造型美观坚固，配备抽屉与元件储存柜，便于收纳与管理。

五、实训项目示例

1. 电工基础布线技艺训练

2. 双开关单灯控制实践

3. 声控白炽灯电路搭建

4. 两地控制一盏灯电路设计

5. 三地控制灯光系统实操

6. 日光灯电路安装与调试

7. 单相电度表直接及经互感器安装实训

8. 室内照明电路综合安装

9. 配电板安装与配置练习

10. 交流负载电功率测量实验

11. 三相异步电动机直接启动控制

12. 三相电机接触器点动与自锁控制

13. Y/Δ自动转换启动控制线路

14. 倒顺开关控制电机正反转

15. 接触器与按钮联锁正反转控制

16. 双重联锁正反转控制深化

17. 三相电机多地控制实践

18. 工作台自动往返控制设计

19. 电阻降压启动控制线路搭建

20. 三相电机能耗制动控制实训

六、参考实训项目所需元器件清单：
