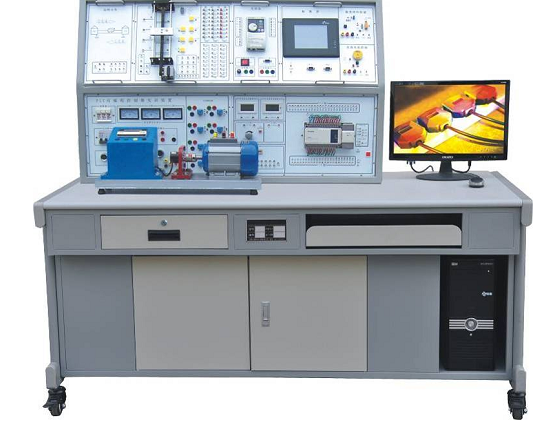

维修电工技师与高级技师技能实训考核装置

维修电工技师与高级技师技能实训考核装置

一、装置概述与特色

本装置是依据国家劳动和社会保障部职业技能鉴定中心的严格标准，专为维修电工技师及高级技师的职业技能提升与鉴定精心设计的。它集成了PLC可编程控制、通信模块、变频器技术、触摸屏操作、模拟实训对象、高级仿真软件及组态软件等多重功能于一体，是PLC编程、变频调速、网络通信及高级电工技能实训教学的理想平台，同样适用于各类职业技能鉴定机构的考核需求。

（一）系统架构与模块化设计

• 双站架构：系统由教师主站与学生从站实训装置构成，每套装置均包含控制屏、实训桌、PLC主机、通信模块、变频器、触摸屏及丰富的实训模块，实现教学与考核的同步进行。

• 挂件式结构：采用灵活易换的挂件设计，涵盖开关量、模拟量、变频调速、控制对象、触摸屏操作及总线通信等多元化单元，全面覆盖逻辑控制、模拟仿真、过程控制及运动控制等多个教学领域。

（二）网络组态与实时监控

• 工控网络实训：通过RS-485现场总线技术，实现学生从站PLC与教师主站PLC的无缝连接，构建完整的网络监控体系。学生可独立操作控制各自装置，而教师则能通过网络集中监控所有从站，实时掌握教学动态。

• MCGS组态监控：利用MCGS组态软件，实现对实训过程的全方位实时监控，提升教学效果与考核精度。

（三）安全保护与记录功能

• 双重漏电保护：装置内置电压型与电流型漏电保护器，确保操作安全无虞。各电源输出均配备监示及短路保护机制，有效防止电气事故。

• 智能记录系统：控制屏配备定时器兼报警记录仪，不仅作为时钟使用，还能自动记录实训考核时间及误操作次数，为教学管理提供有力支持。

二、技术规格与性能参数

• 输入电源：三相四线（或三相五线）～380V±10%，频率50Hz。

• 工作环境：温度范围-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000米。

• 装置容量：低于0.5KVA，节能环保。

• 外形尺寸：1630mm×730mm×1300mm，紧凑合理，便于布置。

• 安全标准：符合国家关于漏电压、漏电流保护的相关标准，使用安全可靠。

三、基本配置与详细功能

（一）控制屏设计

• 坚固耐用：采用铁质双层亚光密纹喷塑结构，铝质面板，美观且耐用。

• 电源管理：三相四线交流电源经空气开关供给，设有电网电压表、带灯保险丝及漏电告警指示，确保供电稳定与安全。

• 直流电源：提供0～15V可调直流电压输出与0～20mA可调直流电流输出，满足多样化实验需求。

• 高精度仪表：配备高精度直流电压/电流表，量程宽、精度高，为实验数据提供可靠保障。

• 功能模块：集成八位电平显示、逻辑电平输出、点动开关、楼层及方向显示、八音盒、直流24V继电器等丰富功能，满足多种实训场景。

（二）FX主机实训组件

• 核心配置：搭载三菱FX1N-40 mR主机，集成24路数字量输入，配备FX1N-485BD通信模块，支持RS-485通信，内置2路A/D输入与1路D/A输出，配套SC-09编程电缆，便于编程与调试。
