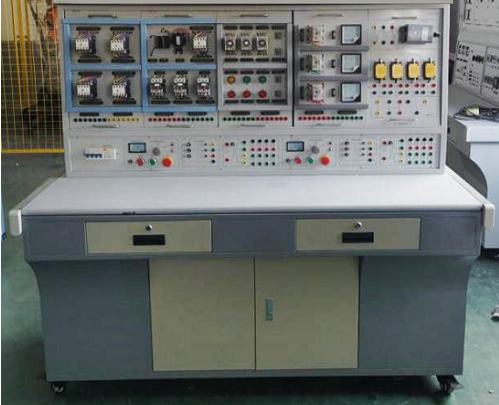

维修电工仪表照明实训考核装置
一、装置概述与设计理念
本维修电工仪表照明实训考核装置，严格遵循劳动和社会保障部确立的“工人等级标准”及“职业技能鉴定”的规范，精心打造而成。它不仅融合了理论教学的精髓，还巧妙结合了实际操作与技能鉴定的需求，成为一款集多功能于一体的实训考核神器。该装置不仅适用于电工仪表与照明电路的日常实训操作，更是劳动职业技能鉴定机构、各级院校及职业培训学校进行初、中、高级维修电工技能评估的理想选择。
二、装置特色亮点
模块化设计，操作便捷：电气控制线路的核心元器件均巧妙安装于易于操作的挂板上，不仅更换维护简便，还极大地方便了功能的扩展与新实训项目的开发。每一项操作内容均经过精心挑选，确保其实用性与典型性。
高效能源供应：仅需接入标准的三相四线交流电源，装置即可迅速启动，进入工作状态，大大简化了电源配置流程。
安全性能卓越：内置电压型与电流型双重漏电保护器，能在第一时间响应潜在的电气安全隐患，有效保障操作者的人身安全。
元器件保护周全：所有电气元件均通过精密设计的导线系统连接到接线端子上，学生在实训过程中仅需在端子上进行操作，避免了直接接触元件可能造成的损伤。
工艺布线训练：独特的走线槽设计，不仅美观整洁，还为学生提供了实践工艺布线的宝贵机会。实训电路与电源的连接采用安全插座与高可靠性手枪插接线，确保了操作的便捷性与安全性。
双组独立实训平台：装置采用双组型设计，控制屏左右两侧电源完全独立，互不干扰，支持两名学生同时开展实训操作，提高了教学效率。
三、技术规格与性能参数
输入电压：三相四线（或三相五线）～380V±10%，频率50Hz
工作环境：温度范围-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000米
装置容量：低于1.5KVA
装置重量：约100公斤
外形尺寸：1600×700×1630mm
漏电保护性能：动作电流≤30mA，动作时间≤0.1秒
四、丰富配置与多元功能
实训台配备了两组独立可控的电源系统，通过启/停按钮轻松控制电源输出，并设有紧急停止按钮以应对突发情况。此外，还设有短路保护机制，确保实训过程的安全无忧。
多样电源输出：提供380V线电压与220V相电压的交流电源，以及多个单、三相电源插座，满足不同实训需求。
整流元件：配备四个1N5408整流二极管，专为能耗制动电路设计。
多种规格电阻：包括75Ω/75W的降压启动电阻三个，以及10Ω/25W的能耗制动电阻一个，满足不同电路需求。
坚固实训桌：采用铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨的高密度板，结构稳固且美观大方，左右两侧各设有两个抽屉，便于存放工具与材料。
五、全面实训项目概览
本装置支持一系列丰富的实训项目，包括但不限于：
各类灯具（白炽灯、荧光灯）的开关控制实训
声控、触摸延时、人体感应等智能开关控制实训
单相与三相电度表的直接及经电流互感器接线实训
电压表、电流表及三相功率因数表的接线与测量实训
电流互感器的星形与三角形接线实训
三相有功与无功电度表的接线实训
五、实训组件配置：
| 序号 | 挂箱编号 | 实训模块名称 | 数量 | 备注 |
| 1 | 仪表照明实训考核组件（一） | 1件 | 提供二极漏电保护器1只、3P熔断器2只、闸刀开关1保、单相电度表1只 | |
| 2 | 仪表照明实训考核组件（二） | 1件 | 提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只、钮子开关2只、双联开关1只 | |
| 3 | 仪表照明实训考核组件（三） | 1件 | 提供交流电流表3只、电流互感器3只 | |
| 4 | 仪表照明实训考核组件（四） | 1件 | 提供交流电压表1只、电压指示切换开关1只 | |
| 5 | 仪表照明实训考核组件（五） | 1件 | 提供三相三线有功电度表1只 | |
| 6 | 仪表照明实训考核组件（六） | 1件 | 提供三相四线有功电度表1只 | |
| 7 | 仪表照明实训考核组件（七） | 1件 | 提供三相四线无功电度表1只 |
