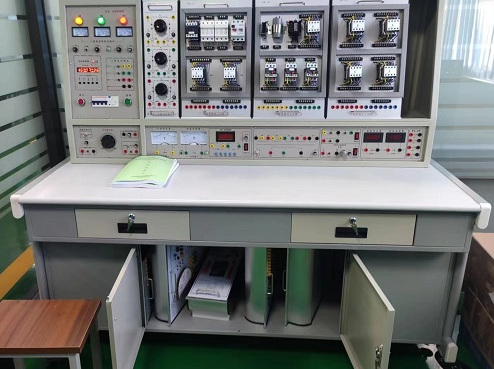

高性能高级维修电工技能培训考核装置
本系统依据机械工业职业技能鉴定指导中心权威编著的《机械工人职业技能培训教材》系列精心打造，全面覆盖《初级维修电工技术》、《中级维修电工技术》及《高级维修电工技术》教材中的电气控制线路与实用电子线路内容，通过实操训练，迅速提升学员对课程核心技术与操作技能的掌握度。此系统不仅是学生技能锤炼的得力助手，也是劳动鉴定机构、大中专院校、职业院校及技工学校进行初、中、高级维修电工技能考核的首选设备。
二、系统特色概述
模块化设计，灵活高效：电气与电子实验元件均集成于挂板安装板，操作简便快捷，更换轻松自如，便于功能拓展与新实验项目的开发。实验内容经过精心挑选，确保典型性与实用性兼备，满足不同层次的学习需求。
经济节能，空间优化：系统操作台仅需三相四线交流电源即可启动，占地面积小，有效节约空间资源，降低基础设施建设成本，适合各类教学及考核场所使用。
真实模拟，技能全面：采用特殊设计的控制线路与配套小电机，精准模拟工厂实际电力拖动系统，全面覆盖维修电工的安装、调试、故障诊断与排除等核心技能训练，助力学员技能水平质的飞跃。
安全防护，操作无忧：系统内置电压型与电流型双重漏电保护器，确保操作者人身安全。各电源输出配备监视与短路保护机制，测量仪表亦具备可靠的保护功能，使用过程安全可靠。此外，控制屏集成的定时器兼报警记录仪（服务管理器），为实验技能考核提供了统一、客观的评估标准。
三、技术规格参数
输入电压：三相四线制380V±10%，频率50Hz，确保电源稳定可靠。
工作环境：适应广泛的环境条件，温度范围覆盖-5℃～+40℃，相对湿度低于85%（在25℃下），海拔限制在4000米以下，满足多数教学及考核场景需求。
漏电保护性能：漏电保护动作电流严格控制在≤30mA，动作时间迅速，不超过0.1秒，为操作者提供即时有效的安全保障。
系统容量：设计紧凑高效，总容量小于1.5KVA，确保能源利用最大化。
外观尺寸：系统整体尺寸为157cm（长）×73cm（宽）×150cm（高），结构紧凑，便于搬运与安置。
四、高性能高级维修电工技能培训考核装置实验项目：
（一）电气控制及电机拖动实训：
| 1.三相异步电动机直接启动控制 2.三相异步电动机接触器点动控制线路 3.三相异步电动机接触器自锁控制线路 4.三相异步电动机定子串电阻减压启动手动控制线路 5.三相异步电动机定子串电阻减压启动自动控制线路 6.Y-△启动自动控制线路 7.用倒顺开关的三相异步电动机正反转控制 8.接触器联锁的正反转控制线路 9.按钮联锁的三相异步电动机接触器正反转控制线路 10.双重联锁的三相异步电动机正反转控制线路 11.单向减压启动及反接制动控制线路 12.能耗制动的控制线路 13.三相异步电动机的顺序控制 14.三相异步电动机的多地控制 | 15.工作台自动往返控制线路 16.三相线绕式异步电动机手动控制线路 17.三相线绕式异步电动机自动起动控制线路 18.C620型车床的接线、故障与维修 19.Z3040摇臂钻床电气控制线路 20．电动葫芦控制线路 21.接触器控制双速电动机的控制线路 22.时间继电器控制双速电机的控制线路 23.按定子电流原则加入励磁的起动控制线路 24.简易同步电动机的能耗制动控制线路 25.直流电机启动调速 26.并励直流电动机电枢回路串电阻起动与调速 27.带有能耗制动的反转控制线路 28.励磁反接制动的控制线路 |
（二）电工、电子技术综合实训
| 1.日光灯接线 2.单相整流装置电路的组装 3.并联型硅稳压管稳压电路的组装 4.串联型晶体管稳压电路的组装 5.JS20单结晶体管时间继电器 6.JSJ型晶体管时间继电器 | 7.接近开关 8.微音放大电路的测试 9.智力竞赛抢答器 10.依靠漏电流触发的简易交流开关电路 11.家用调光台灯电路 |
