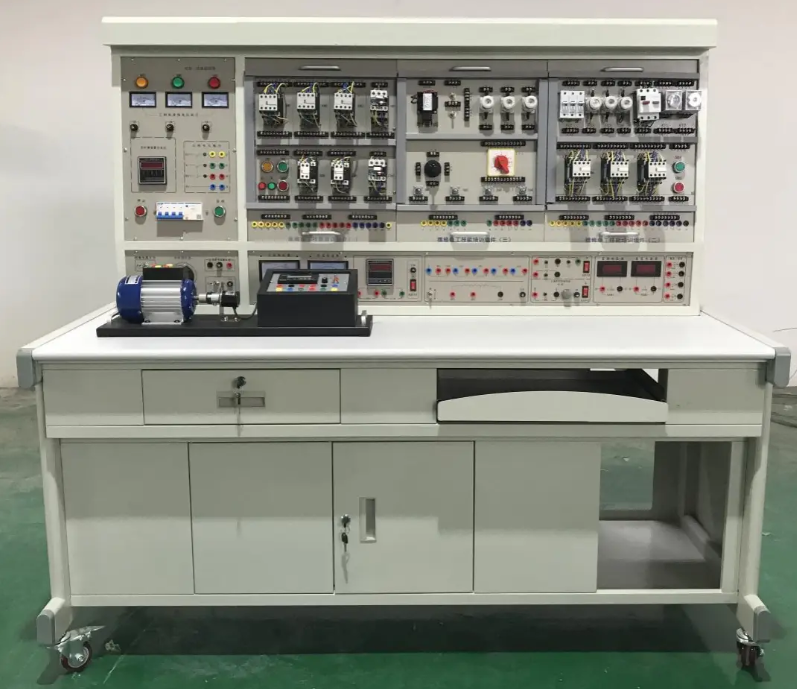

维修电工电气控制技能实训与考核系统

维修电工电气控制技能实训与考核系统

本系统依据劳动和社会保障部确立的维修电工初、中级技能考核标准，精心设计了涵盖电气控制线路的实训装置。通过实际操作此装置，学员能够迅速掌握电气控制技术的核心应用与操作技能，不仅适用于学生技能实训，也是教育机构及职业技能鉴定部门开展维修电工技能考核的优选工具。

二、系统特色亮点

1. 模块化设计，灵活便捷：电气控制元件集成于挂板安装板，操作简便，更换迅速，便于功能拓展与新实训项目的开发。实训内容精挑细选，确保典型性、实用性与科学性并重。

2. 三相四线供电，即插即用：系统仅需接入三相四线交流电源即可启动运行，大大简化了操作前的准备流程。

3. 模拟真实场景，技能全面提升：采用特别设计的控制线路与小电机，模拟工厂实际电气拖动系统，全方位满足维修电工在安装、调试、故障排查等方面的技能训练需求。

4. 安全接线，工艺布线训练：所有电气元件均通过导线引至接线端子，保护元件免受直接接线损伤。实训过程中，学生在线槽内进行布线操作，强化工艺布线能力。

5. 品质卓越，性能稳定：接触器和热继电器等关键元件均采用国内外知名品牌，确保设备的高品质与卓越性能。

6. 多重保护，安全无忧：配备电压型与电流型漏电保护器，全方位保障操作者安全。电源输出设有监视与短路保护，误操作或接线错误时自动切断，防止设备损坏，保障实训顺畅进行。

7. 智能管理，考核有据：控制屏集成定时器与报警记录仪，为实训技能考核提供统一标准，自动记录操作过程中的错误与异常情况。

8. 安全连接，快捷高效：实训电路与电源的连接采用安全插座与高可靠性手枪插接线，确保连接稳固且操作安全快捷。

9. 短路软截止，成本节约：特别设计的三相电源输出短路软截止功能，有效防止因学生操作不当导致的短路损坏，同时降低实训成本。

三、技术规格

1. 输入电压：三相五线制380V±10%，50Hz。

2. 工作环境：温度范围-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m。

3. 系统容量：小于1.5KVA。

4. 尺寸规格：1300×700×1600mm。

四、系统配置概览

(一) MY-02智能电源控制屏

• 结构材质：铁质双层亚光密纹喷塑结构，铝质面板，坚固耐用。

• 主控功能：

1. 三相四线电源输入，配备漏电保护器、总开关及起停按钮，急停按钮确保紧急情况下的快速切断。

2. 450V指针式交流电压表，通过波段开关可监测三相电网电压。

3. 定时器兼报警记录仪，兼具时钟、定时实验、报警切断电源及错误记录功能。

4. 智能型多功能交流电表，八位LED显示，高精度测量电流、电压、功率、电能及工作时间。

5. 交流低压电源，提供26V与6.3V电压输出，满足不同电路需求。

6. 配备4只5408二极管及三只特定阻值电阻，用于能耗制动与降压启动等实验。

(二) 实训操作台

• 结构材质：同电源控制屏，采用铁质双层亚光密纹喷塑结构，桌面为高密度防火防水耐磨板。

• 实用设计：桌面两侧设有带锁抽屉及柜子，分别用于存放挂件与实训物品，便于整理与管理。
