高性能初级维修电工及技能考核实训装置

高性能初级维修电工及技能考核实训装置

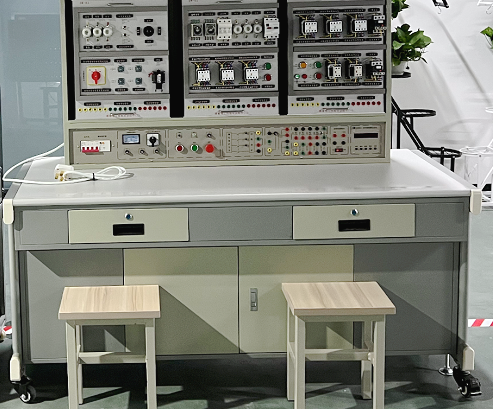

高性能基础维修电工技能实训与考核系统

本系统依据国家劳动和社会保障部制定的维修电工初、中级技能考核标准，专注于电气控制线路与实用电子线路的实训需求，精心研发而成。通过该系统的实训操作，学员能够迅速掌握课程精髓及实操技能，兼具针对性、实用性、科学性与先进性。此装置不仅适用于学生的日常实训，更是职业技能鉴定机构、大中专院校、职业院校及技工学校进行初级、中级维修电工技能考核的首选设备。

二、高性能基础维修电工技能实训与考核系统组成及特色

(一) 智能电源与仪表控制平台

该平台采用高强度铁质双层亚光喷塑结构，搭配铝质面板，集成多项功能于一体：

1. 主控核心板：

• 支持三相四线电源输入，配备漏电保护与总开关控制，通过接触器与起停按钮实现安全操作。

• 配备三只高精度450V交流电压表，实时监测三相电压。

• 集成定时器与报警记录仪，兼具时钟、定时实验、错误报警及切断电源功能，自动记录操作错误次数，为技能考核提供客观标准。

2. 交直流电源模块：

• 提供直流220V/0.5A励磁电源，具备短路保护。

• 直流0～220V/2A连续可调电枢电源，同样具备短路保护。

• 配备±12V/0.5A双路及＋5V/0.5A直流稳压电源，具有短路软截止与自动恢复功能。

• 交流电源部分包含多档变压器输出及单相调压器，满足多种实验需求。

3. 高精度交直流仪表：

• 交流电压表与电流表，精度达1.0级，支持超量程报警与切断电源。

• 功率与功率因数表，采用微电脑控制，自动换档，精度同样为1.0级，可存储并查阅15组数据。

• 直流电压表与电流表，均为三位半数显，精度0.5级。

(二) 坚固耐用实验桌

实验桌设计坚固，采用铁质双层亚光喷塑结构，桌面为高密度防火防水耐磨板，美观实用。桌子两侧配备带锁抽屉，便于存放工具与资料。

(三) 模块化实训挂箱

挂箱内置国内外知名品牌元器件，包括熔断器、接触器、继电器、按钮开关等，通过接线端子排与走线槽实现便捷、安全的接线与布线训练。实训电路与电源连接采用安全插座与高品质连接线，确保操作安全快捷。

• 基础维修电工实训模块：涵盖热继电器、交流接触器、按钮指示灯等关键元件。

• 进阶维修电工实训模块：增加螺旋式熔断器、低压断路器、时间继电器等，提升实训难度。

• 特种控制实训模块：配备螺旋式熔断器、转换开关、电磁阀等，专注于特殊控制场景。

• 电子线路安装板：专为电子线路板调试设计，固定稳定。

• 电子线路实训板（4块）：提供多样化电子线路实训平台。

• 三相异步电动机：提供380V/Y与380V/Δ两种接线方式，满足不同实训需求。

三、技术参数

• 输入电压：三相四线（或三相五线）380V±10%，50Hz

• 工作环境：温度-10℃～＋40℃，相对湿度＜85%（25℃）

• 外形尺寸：1600×700×1600mm

• 装置容量：小于1.5KVA

四、实训项目概览

本系统覆盖广泛的实训项目，包括但不限于：

1. 三相异步电动机的直接启动与停止控制

2. 接触器点动控制线路实训

3. 接触器自锁控制线路构建

4. 具备过载保护的正转控制线路实践

5. 按钮联锁实现的正反转控制

6. 三相异步电动机的顺序与多地控制策略探索
