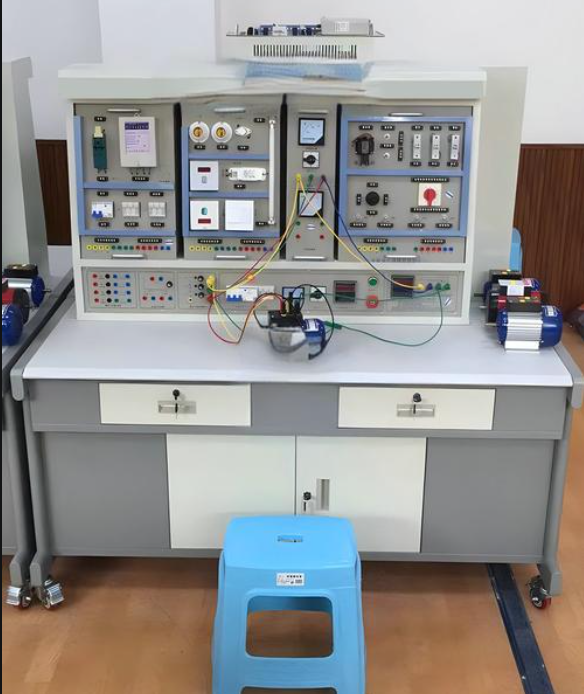

高级电工考核实训装置

高级电工考核实训装置

一、高级电工综合实训考核系统

本系统专为电力系统自动化技术、机电设备维护与管理、电气自动化技术等多个核心专业精心打造，全面服务于《机床电气控制技术》、《高级维修电工实训》、《汽车电气与电子技术》、《电机与拖动基础》、《现代电气控制技术》等核心课程的教学实践，同时作为电力自动化及机电设备运维等专业学生的岗前综合技能锤炼平台，确保学生在踏入工作岗位前已具备扎实的理论基础与实操技能。

二、遵循的标准规范与技术指标

标准规范：
本项目严格遵循但不限于以下最新国家及行业标准，确保所有设计与实施均符合当前技术前沿与安全规范：

1. 标准电压规范 GB156-20XX（更新至最新版本）

2. 电能质量——电压波动与闪变 GB12326

3. 公用电网谐波 GB/T14549

4. 电工电子产品环境试验 GB/T2423

5. 电气设备交接试验 GB 50150-20XX（最新版本）

6. 调速电气传动系统系列标准（如GB/T12668.2-20XX至GB/T12668.8-20XX，依据最新版本）

技术要求：

1. 实验桌配置：

• 输入电源：三相五线制，AC380V±10%，50Hz，确保稳定供电。

• 工作环境：适应温度范围-10℃至+40℃，相对湿度低于85%（25℃条件下），满足广泛实验需求。

• 电源管理：集成自动空气开关，具备过压、欠压、过流、漏电等多重保护机制，保障实验安全。

• 输出电源多样化：提供三相交流380V±10%及单相交流220V±10%电源，同时配备24V/1A直流稳压电源，数字显示精确，具备短路软保护与自恢复能力。

2. 结构设计：

• 桌体采用高强度铝合金框架，尺寸不小于1600mm×700mm×1650mm，桌面铺设防火耐磨面板，美观耐用。

• 实验挂箱设计色彩鲜明，模型立体，高度模拟工业现场环境，增强学习体验。

3. 技术创新：

• 引入计算机仿真技术，融合操作、模拟、仿真三大功能于一体，提升实训效果。

• 模块化设计，PLC主机、开关量输入/输出模块等均可灵活组合，便于扩展与升级。

• 试验屏及挂箱采用铝合金材质，表面电泳处理，美观且耐用，滑道设计便于挂箱悬挂。

4. 实训模块丰富：

• 配备抢答器、电机控制、水塔水位自控、运料小车、天塔之光等多种PLC实训模块，覆盖基础至高级应用。

• 集成主流组态软件（如组态王、MCGS等），并提供详尽的操作指导与源码资料，助力学生快速上手。

5. 安全规范：

• 系统设计强调多重安全防护，确保人身与设备安全。

• 桌腿配备调节器，适应不同地面条件，确保设备稳固不晃动。

• 台面采用高级防火板材，环保耐用，且具备优异的耐磨、耐腐蚀、耐高温及高绝缘性能，边角圆滑处理，防止意外伤害。
