初级维修电工实训考核系统

一、系统概述
本系统严格遵循劳动和社会保障部制定的工人等级标准及职业技能鉴定要求精心打造。采用先进的模块化设计理念，灵活配置各实训模块，以应对多样化的实训考核需求。系统布局合理，扩展性强，实训内容全面覆盖电工仪表使用、电工接线技艺、电子电路设计、电工照明配电系统、电力拖动技术、触电急救知识及安全消防规范等，全方位满足初级电工国家职业标准的教、培、考一体化需求，广泛应用于各类职业学校、技工学校、中专院校及劳动技能培训与鉴定机构。

二、技术规格

1. 供电参数：三相四线制380V±10%，50Hz，确保实训设备稳定运行。

2. 工作环境：适应广泛温度范围，即-5℃～+40℃，确保在各种环境条件下均能正常工作。

3. 装置容量：小于1KVA，高效节能，适合初级电工实训使用。

4. 安全防护：配备漏电动作电流≤30mA的灵敏保护装置，以及过流保护、熔断器等多重安全措施，全方位保障操作者安全。

5. 外观尺寸：1600mm×700mm×1450mm，设计紧凑，便于摆放与移动。

三、核心配置与功能解析

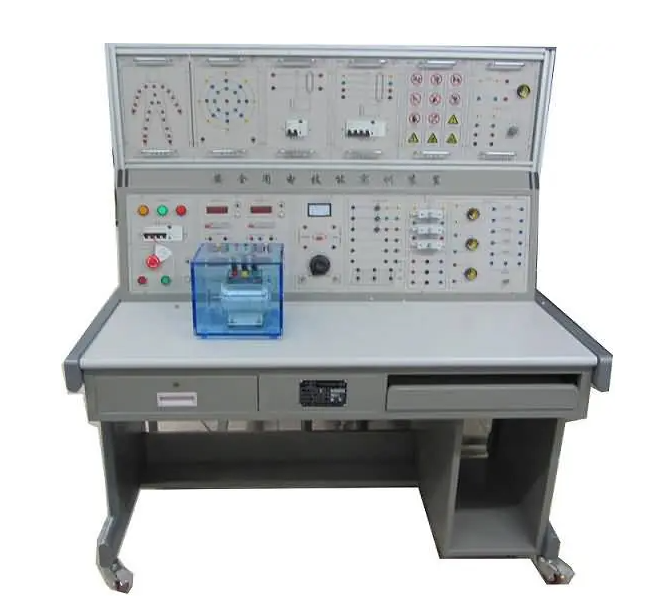

（一）实训操作屏

• 结构材质：采用铁质双层亚光密纹喷塑框架，搭配铝合金面板，美观耐用。

• 电源管理：

1. 外部电源接入指示灯，直观显示电源状态。

2. 三相漏电开关控制，安全供电至各实训挂箱。

3. 配备三只高精度450V电压表，实时监测输出线电压。

• 电源输出：

1. 提供多档低压交流电源输出（3V至24V），满足不同实训项目需求。

2. 设有两个～220V插座，为外接设备提供便捷电源接入。

3. 直流稳压稳流电源，电压0-30V连续可调，内置继电器自动换档，输出电流高达2A，并具备预设限流保护功能。

（二）实训挂箱及器材

• 维修电工系列挂箱：包括61至65五个系列挂箱，每个挂箱针对特定实训内容设计，涵盖广泛知识点。

• 九孔万能实训板：配置2块，便于进行电路搭建与调试，提升实操能力。

• 电子元器件：提供电阻、电位器、电容、二极管、三极管、可控硅等丰富器材，满足多样化电路设计与实验需求。

• 动力设备：配备1台180W Y/△三相鼠笼异步电动机，用于电力拖动及电机控制实训。

（三）实训工作台

• 结构设计：采用铝木复合结构，桌面选用防火、防水、耐磨高密度板，确保长期使用依然稳固美观。

• 实用功能：桌面宽敞，便于放置实训器材与工具；桌体设计有储物空间，便于收纳整理，提升实训效率。

本系统通过全面而细致的设计，旨在为初级维修电工提供一个安全、高效、实用的实训平台，助力其快速掌握电工技能，顺利通过职业技能鉴定。
