智能型中高级维修电工实训装置

智能型中高级维修电工实训装置

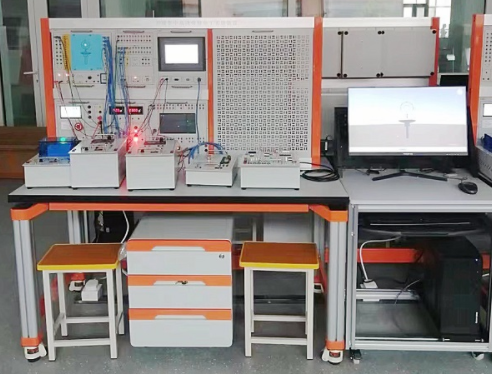

智能型中高级维修电工综合实训系统 - 概览

本实训系统集成了实训桌、模块化实训单元及全面元器件库，旨在为学生提供贴近工业实际的电气控制与操作环境。学生需自主完成从元器件选择到线路接线的全过程，深度模拟机床电路、电机控制及照明配电系统的安装、调试与故障排查，全方位锻炼其实践操作与问题解决能力。该系统不仅适用于日常教学实训，还能作为电工技能考核的专业设备。

特色亮点：

1. 模块化设计，安全高效：所有电气控制组件均集成于模块化结构中，通过特制的安全插座与接线端子相连，采用插拔式安全导线进行连接，有效隔离高低压，确保操作安全。此设计便于快速更换元件、灵活扩展实训项目，同时降低损耗风险。

2. 经济实用，空间优化：系统仅需标准三相四线交流电源即可运行，占地面积紧凑，有效节省实训场地资源，降低基础设施建设成本，提升整体经济效益。

技术规格：

• 输入电源：三相五线制，电压范围380V±10%，频率50Hz。

• 工作环境：温度范围-5℃至+40℃，相对湿度小于85%（在25℃条件下）。

• 系统容量：小于1.5KVA，确保稳定运行。

• 外观尺寸：约1600mm（长）×750mm（宽）×1690mm（高），适应多种教学空间。

设备构成细节：

1. 实训桌：

• 稳固结构：采用高强度工业铝型材立柱，配以调节脚，确保桌面高度可调，适应不同使用需求。主体由左右对称的C字形铝压成型构件牢固连接，台面高度设定为750mm，便于操作。

• 承重设计：桌面板下设有强化支撑框架，截面尺寸40×20mm，承载能力超过300kg，确保实训过程中设备稳固不晃动。

• 便捷移动：底部装备至少4个顺滑导向轮，便于灵活移动实训台架至指定位置。

2. 桌面材质：

• 绝缘性能：选用25mm厚麻灰色高密度层压板，边缘精心封边处理，显著提升绝缘性能，保障操作安全。

3. 实训储物柜：

• 坚固耐用：采用圆弧卷边冷冲压钣金工艺，一体成型，表面经静电喷涂处理，美观且耐腐蚀。

• 细节设计：柜体四边圆滑处理（R=30mm），边框厚度精细控制，增强整体质感。配备承重量≥30kg的三节轨抽屉，采用卡套式钣金卷边把手及联体锁设计，底部装有带刹车万向轮，便于移动与固定。

此智能型中高级维修电工综合实训系统，以其高度的灵活性、安全性与经济性，为电气技术教育领域提供了理想的实训解决方案。
