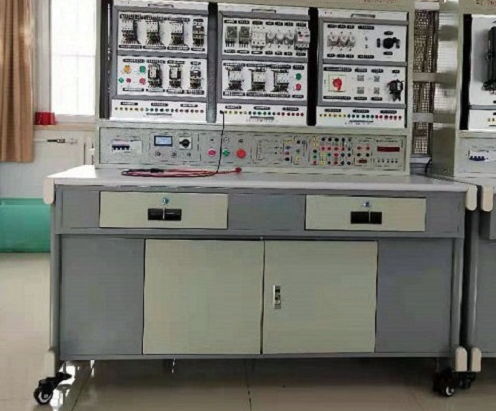

维修电工电气控制及仪表照明电路综合实训考核装置

维修电工电气控制及仪表照明电路综合实训考核装置

维修电工电气控制及仪表照明电路综合实训评估系统

一、系统概述
本实训评估系统专为响应劳动和社会保障部对维修电工初、中级技能考核要求而精心研发，旨在通过一系列精心设计的实训线路，使学员迅速掌握电气控制及仪表照明电路的实际应用技术与操作技巧。该系统不仅是大中专院校、技校、职校的理想教学工具，也是劳动职业技能鉴定部门进行初级、中级维修电工技能考核的首选设备。

二、系统特色

1. 模块化设计，操作灵活：电气控制线路元器件集成于挂板安装板上，便于拆装与功能拓展，实训内容精选，兼具典型性、实用性与科学性。

2. 便捷供电，即插即用：仅需三相四线交流电源，即可快速启动实训，操作简便。

3. 仿真模拟，技能实战：采用特殊设计的小电机与控制线路，精准模拟工厂电气拖动系统，全面覆盖安装、调试、故障排查等维修电工核心技能。

4. 安全接线，工艺训练：所有元件通过导线引至接线端子，减少元件直接接触，同时通过线槽走线，强化工艺布线训练。

5. 品质元件，性能卓越：接触器、热继电器等关键元件均选用国内外知名品牌，确保设备品质与性能卓越。

6. 双重保护，安全无忧：配备电压型与电流型漏电保护器，结合电源输出监示及短路保护功能，为操作者提供全方位安全保障。

7. 智能考核，标准统一：内置定时器兼报警记录仪，为实训技能考核提供量化标准，促进评价公正性。

8. 安全连接，高效实训：采用安全插座与高可靠性手枪插接线，确保实训电路与电源的安全快速连接。

9. 短路保护，成本节约：具备三相电源输出短路软截止功能，有效防止因误操作导致的短路损坏，保障实训顺利进行并降低成本。

三、技术规格

1. 输入电压：三相四线制380V±10%，50Hz

2. 工作环境：温度-5℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m

3. 装置容量：小于1.5KVA

4. 外形尺寸：1300mm×700mm×1630mm

四、基础配置

（一）MY-02高级电源控制屏

• 结构材质：铁质双层亚光密纹喷塑结构，铝质面板

• 主控功能：

1. 三相四线电源输入，集成漏电保护器、总开关，通过起停按钮控制接触器，配备急停按钮。

2. 配备450V指针式交流电压表，可观测三相电网电压。

3. 定时器兼报警记录仪，支持设定实验时间、定时报警、切断电源，并记录漏电告警、短路次数。

4. 智能型多功能交流电路测量电表，八位LED显示，精准测量电流、电压、功率、电能及工作时间。

5. 交流低压电源：含变压器，输出26V和6.3V交流电压，分别用于能耗制动整流电路与信号指示灯。

6. 配备能耗制动整流电路所需二极管及电阻。

（二）实训操作台

• 结构材质：铁质双层亚光密纹喷塑结构，桌面采用防火、防水、耐磨高密度板。

• 储物设计：左右两侧各设两个带锁抽屉及储物柜，便于存放实训工具与材料。

五、实训内容概览

1. 单相启动停止控制电路

2. 异步电动机点动、两地控制电路

3. 异步电动机联锁正反转、双重联锁控制电路

4. 自动、手动顺序控制电路

5. 异步电动机星-三角启动、能耗制动控制电路

6. 多类型三相异步电动机正反转控制电路

7. 减压启动、反接制动控制电路

8. 自动往返、点动控制电路

9. 直流电机起动、调速、正反转、制动控制

10. 照明电路控制（含白炽灯、荧光灯及漏电开关）

11. 典型机床控制电路（如C620-1车床、Z3040摇臂钻床等）
