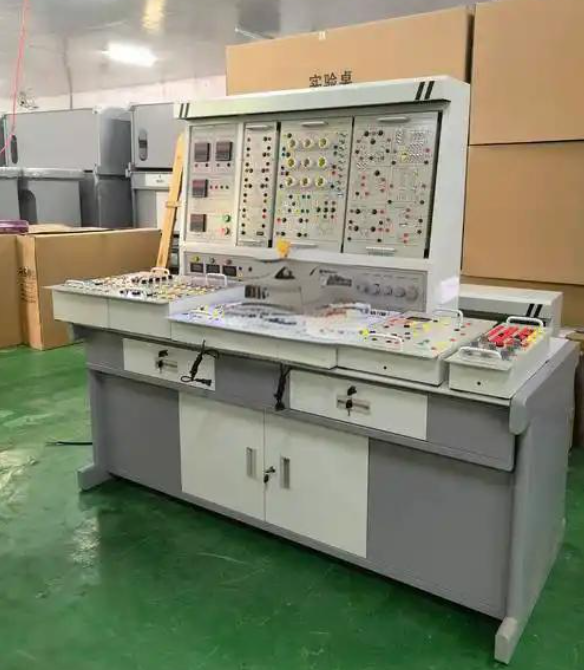

高性能中级维修电工技能培训与考核综合实训系统 - 产品综述

本实训系统严格遵循劳动与社会保障部制定的“职业技能等级标准”及“职业技能鉴定规范”，专为《初级维修电工》、《中级维修电工》及《高级维修电工》课程体系量身打造。通过集成PLC可编程控制器、变频调速器及一系列精心设计的实训模块，该系统旨在迅速提升学员对电气控制线路的实际操作能力和技术应用水平，全面满足中高级维修电工技能考核的严格要求，是职业技能鉴定机构、高等教育及职业院校、技工学校开展技能培训和考核的首选设备。

二、高性能中级维修电工技能培训与考核综合实训系统 - 特色亮点

1. 模块化设计，操作便捷：电气控制元件均安装在易拆卸的挂板上，便于快速更换与功能扩展，不仅利于日常教学，也促进了新实训项目的开发，确保教学内容的时效性和实用性。

2. 灵活供电，即插即用：仅需标准三相四线交流电源接入，系统即可迅速启动，降低了使用门槛，提高了实训效率。

3. 仿真工厂环境，技能实战：采用特制小电机与控制线路，精准模拟工业现场的电气拖动系统，全面覆盖维修电工的安装、调试、故障诊断与排除等核心技能点。

4. 安全至上，双重防护：集成电压型和电流型漏电保护器，确保在紧急情况下迅速切断电源，保护操作者的人身安全，同时所有元器件均通过端子接线，减少直接操作，进一步降低安全风险。

5. 工艺布线，规范训练：设计有专用走线槽，引导学生进行标准化工艺布线训练，培养良好的职业习惯。

6. 智能考核，统一标准：配备定时兼报警记录仪，为实训技能的量化考核提供客观、统一的标准，促进教学评价的公正性与准确性。

三、技术规格与参数

• 输入电压：三相四线（或三相五线）～380V±10%，50Hz

• 工作环境：温度-10℃～＋40℃，相对湿度＜85%（25℃），海拔＜4000m

• 装置容量：小于1.5KVA

• 设备重量：约100Kg

• 外形尺寸：1600mm×700mm×1500mm

• 漏电保护：动作电流≤30mA，动作时间≤0.1s

四、核心配置与功能解析

（一）电源控制单元

• 主控屏设计：采用坚固耐用的铁质双层亚光密纹喷塑结构，配以优雅的铝质面板，彰显专业品质。

（二）主控功能板资源概览

1. 安全供电系统：三相四线电源经多重保护后，通过起停按钮精准控制接触器，设有紧急停止按钮，确保操作安全无忧。

2. 电压监测：配备450V指针式交流电压表，通过波段开关灵活切换，实时掌握三相电网电压状态。

3. 低压电源供应：内置变压器，提供26V和6.3V交流电压输出，分别用于能耗制动整流电路和信号指示灯供电。

4. 专项元件配置：集成4只5408二极管及多规格电阻，专用于能耗制动与电动机降压启动等高级实训项目。

（三）实训操作台

• 坚固耐用：实训桌同样采用铁质双层亚光密纹喷塑结构，搭配防火、防水、耐磨的高密度板桌面，美观实用，承重能力强。

• 收纳有序：左右两侧设有带锁抽屉及储物柜，分类存放实训挂件与工具，保持工作环境整洁有序。

五、实训项目：
