一、概览：
电工技能实践培训装置融合了多功能安装板（即精密网孔板）实训台与先进电源系统，整体采用坚固钢板打造，设计巧妙，为电气教学与实践提供了高度灵活与广泛适用的平台。实训过程中，各类电气元件、部件能够迅速且稳固地安装于网孔板上，支持多样化的课程模块与项目实训，不仅提升了教学效率，也拓宽了学习内容的广度。实训结束后，元件拆卸便捷，集中管理，有效减少了损坏与遗失。

二、设备技术规格：

1. 外观设计：总尺寸为1600mm（长）×700mm（宽）×1750mm（高），空间布局合理，便于操作。

2. 材质构成：实训台架主体采用优质钢板与铝合金材质，结构稳固，耐用性强。

3. 电源系统：

• 输入：适配三相AC 380V ±10%，50HZ三相五线制电源。

• 固定交流输出：提供两组三相五线380V接插式输出及两组220V接插式输出，满足不同实训需求。

• 可调直流输出：配备两组0～24V/2A连续可调直流电源，配备指针式电压表与电流表，实时监控电源状态。

4. 监控与安全：装备指针式电压表2只，实时监测电网电压；同时集成熔断器短路保护、断路器过载保护及漏电开关（动作电流≤30mA），全方位保障实训安全。

5. 特殊元件：包含4只5408二极管，专用于能耗制动整流电路；三只75Ω/75W电阻用于电动机降压启动，另有一只10Ω/25W电阻专用于异步电动机能耗制动控制。

三、设备结构与功能详解：

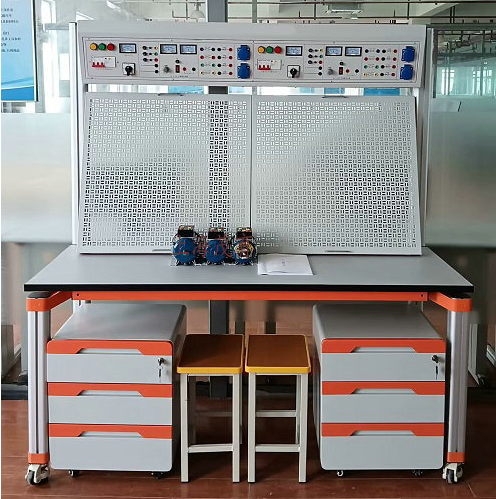

1. 实训屏与桌体：内置电源系统的实训屏与工业铝型材立柱支撑的实训桌完美融合，桌面板高度可调，底部装有移动轮，便于灵活布置。桌面板选用高密度层压板，提升绝缘性能。

2. 储物柜设计：封闭式储物柜采用冷冲压钣金工艺，圆弧边角设计，美观且安全。内部配置承重抽屉，便于收纳实训工具与材料。

3. 精密网孔板：两块精密数控冲孔网孔板，厚度达1.5MM，孔位精准，适用于安装低压电气元件、PLC、单片机、变频器等多种设备，为复杂电气控制系统实训提供坚实基础。

四、精选实训项目概览：

1. 电气布线技能实践

2. 灯光控制线路设计：涵盖单开关、声控、二地及三地控制一盏灯的多种线路训练

3. 日光灯与电度表安装实训：包括直接安装与经电流互感器安装两种方式

4. 室内照明系统综合安装

5. 配电板布局与安装

6. 交流负载功率测量实验

7. 三相异步电动机控制系列实训：涵盖直接启动、接触器点动/自锁控制、Y/Δ启动、正反转控制（包括倒顺开关、接触器/按钮联锁、双重联锁等多种方式）、多地控制、自动往返控制、串电阻降压启动及能耗制动等全面控制线路实
