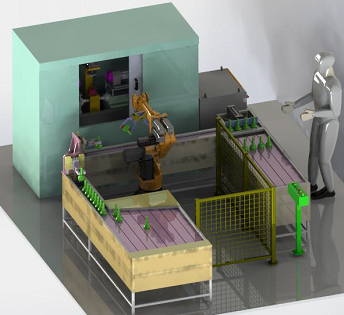

加工中心上下料机器人工作站

加工中心上下料机器人工作站

一、综述

本高端自动化生产设备深度融合了工业机器人与先进的数控加工中心技术，通过精密的机械结构设计、高效的气动系统以及先进的运动控制技术，实现了生产线的模块化构建。该系统专为应对大批量生产、高强度作业及恶劣工作环境（如高温、粉尘等）而设计，能够自动完成数控机床的上下料作业，显著提升了生产效率与产品质量。其特色在于定位精准、生产过程稳定、有效降低机床与刀具磨损，且工作节奏可调，运行平稳可靠，维护便捷。特别针对实训教学需求，系统精心规划了多样化的训练模块，涵盖六轴机器人操作、定位精度练习、工件自动化处理流程等，为培养高技能人才提供了理想平台。

二、技术规格概览

1. 电源输入：三相五线制，电压范围380V±10%，频率50Hz，确保设备稳定运行。

2. 工作环境条件：适应温度区间为-10℃至+40℃，相对湿度不超过85%（在25℃下），海拔限制在4000米以下，满足广泛地域的使用需求。

3. 功率消耗：整体装置容量控制在20kVA以下，体现节能环保理念。

4. 实训平台尺寸：设计尺寸为4000mm×3500mm×1500mm，提供宽敞的实训与操作空间。

5. 安全性能：集成漏电保护功能，全面符合国家安全标准，确保操作人员与设备安全。

三、设备详细构造与部件

1. 工业机器人本体

• 自由度与类型：6自由度串联关节型，灵活应对复杂作业需求。

• 安装方式：支持地面、挂装及倒装等多种安装模式，适应不同生产环境。

• 工作范围与负载：最大工作半径1818mm，有效负载能力达8kg，满足多样化生产任务。

• 精度与防护：重复定位精度±0.05mm，IP40防护等级，确保作业精准与设备耐用。

• 详细轴参数：详细列出各轴工作范围与最大旋转速度，展现卓越运动性能。

2. 工业机器人控制器

• 紧凑设计：小巧机身，便于安装与维护。

• 编程语言与功能：采用SRL工业机器人语言，集成弧焊工艺包，支持多种工业总线通讯。

• 高性能硬件：配备Atom双核处理器、CFast存储，提供EtherNet、RS232/485接口，满足多样化通信需求。

3. 工业机器人示教器 -

• 触控操作：配备大尺寸电阻触摸屏，支持多按键与触摸屏双重操作模式。

• 数据存储与接口：通过USB接口便捷存储与读取程序，支持Ethernet、USB HOST、USB OTG等多种连接方式。

• 安全特性：集成急停、三位使能等安全功能，符合电磁兼容性标准，确保操作安全。

4. 工业机器人底座：采用坚固碳钢焊接而成，整体尺寸适宜，表面喷漆处理，美观耐用。

5. 电气控制柜：专为工业自动化设计，具备高防护等级（IP53），集成高效电气控制设备，保障系统稳定运行。

6. VMC600L立式加工中心：高性能三轴伺服直联控制加工中心，配备高精度导轨系统，支持多工序加工，可选配第四旋转轴，满足高精度、复杂零件的加工需求。
