一、产品概览

工业喷涂机器人实训平台专注于表面功能性涂层的自动化喷涂技术，通过集成化的喷涂系统，将涂料精准地从机器人末端装备的自动喷枪中喷出，实现对工件的高效、均匀喷涂。此系统专为中高等职业院校及专业技能培训机构设计，旨在提升学生的工业喷涂机器人操作技能与理论知识，适应现代制造业对自动化喷涂技术的需求。

本系统采用基于CAD模型的离线编程技术，为不同形状、尺寸的工件及其内外表面定制专属喷涂程序，确保喷涂作业的灵活性与适应性。面对产量波动，该系统能迅速调整，维护简便，操作界面友好，极大地提升了教学效率与实训体验。鉴于实际喷涂作业的环境要求，本系统特别采用防爆设计，并创新性地以通用机器人喷墨水系统替代传统涂料喷涂，既保障了安全又降低了成本。

二、技术规格与性能

1. 电源配置：支持三相四线或三相五线制输入，电压范围380V±10%，频率为标准的50Hz，确保系统稳定运行。

2. 工作环境适应性：广泛适应于-10℃至40℃的温度范围，相对湿度不超过85%（在25℃条件下），海拔限制在4000米以下，满足多种实训与教学环境需求。

3. 功率消耗：整体系统装置容量控制在2.0kVA以下，体现了节能环保的设计理念。

4. 物理尺寸：机器人底座尺寸为1000mm×1000mm，编程学习工作台则专为操作与编程教学设计，尺寸为1348mm×700mm×835mm，工作区域广阔，达到3500mm×2800mm，满足多种喷涂作业需求。

5. 安全保护：系统内置漏电压、漏电流保护机制，全面符合国家安全标准，确保操作人员与设备的安全。

三、设备构成详解

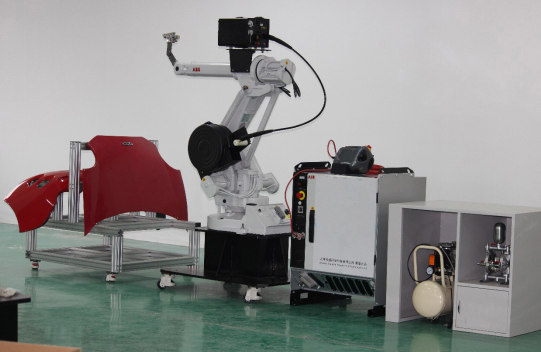

本系统由核心部件与辅助装置共同构成，具体包括：

• 核心机器人：采用上海新时达SD700型机器人，以其高精度、高稳定性为喷涂作业提供坚实支撑。

• 自动喷枪：专为机器人设计，确保涂料喷涂的均匀性与精确性。

• PLC控制系统：配备西门子S7-1200 CPU1214，实现喷涂作业的智能化控制与编程。

• 辅助设备：包括机器人底座、静音空压机、隔膜涂料泵、压力桶及电控装置等，共同构成一个完整的喷涂作业生态系统。

四、安全防护措施

1. 铁质安全护栏：围绕工作区域设置，有效隔离作业区域，保护人员安全。

2. 三色报警灯塔：直观显示系统运行状态，包括正常、警示与紧急停止等状态，提升安全意识。

3. 安全防护门与关门传感器：配备安全防护门，并集成关门传感器，确保在人员进入工作区域前，系统处于安全锁定状态，防止意外发生。
