液压吊车控制教学实验台

液压吊车控制教学实验台

起重机，作为一种重要的物料搬运机械，被广泛应用于各类工业及建筑场景中。它能够在特定范围内实现重物的垂直提升和水平搬运，极大地提高了工作效率。以下是关于起重机及其教学实验台的详细介绍。

一、主要特点

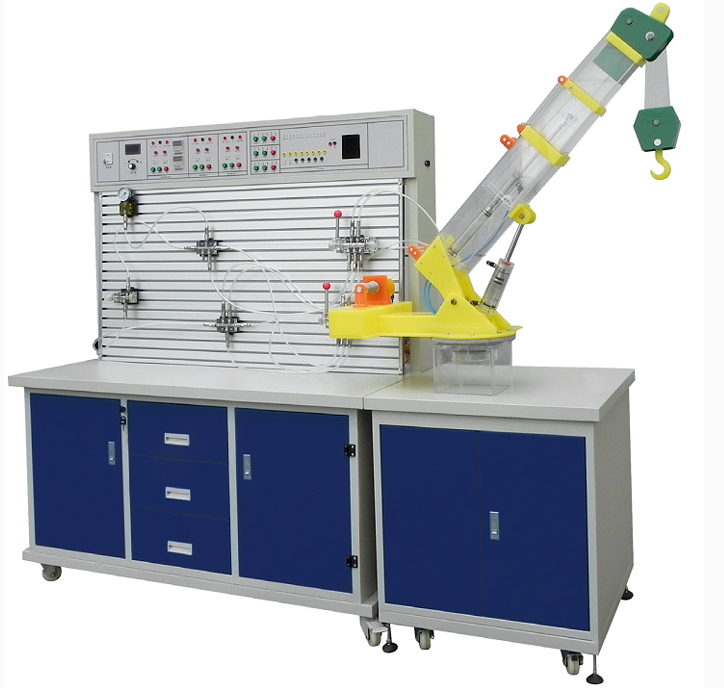

1. 液压吊车控制教学实验台：这一现代化教学产品将真实的汽车起重机结构原理引入课堂，使学生能够通过实际操作深入了解其工作原理。吊车机身由进口透明有机玻璃精心打造，不仅耐腐蚀、抗磨，而且长久使用仍能保持清晰透明，确保演示效果逼真。

2. 坚固美观的柜体设计：柜体采用1MM厚的SPCC冷轧板制造，结构坚固，外观美观。表面经过中温磷化防锈漆处理，再配以静电喷涂工艺，使其具有出色的防腐防锈性能。

3. 灵活便捷的搬运设计：柜体底部装有四个万向轮，不仅方便设备的移动，还使得设备的安装和拆卸变得更为简单快捷。

4. 多样的控制方式：教学实验台支持继电器控制和PLC控制两种方式，其中PLC控制采用三菱FX1S－20MR主机，确保控制精度和稳定性。

二、学习目的

1. 深入了解吊车结构：通过实际操作，学生能够深入了解吊车的基本结构，包括其各个组成部分及其功能。

2. 掌握传动系统原理：学习吊车的传动系统，了解传动系统的构成和工作原理，为后续的学习和实践打下坚实基础。

3. 学习液压系统知识：掌握吊车的液压系统，了解液压传动的基本原理和应用，提高液压传动系统的维护能力。

4. 掌握控制原理：学习吊车的手动和自动控制原理，了解控制系统的构成和工作原理，为后续的自动化和智能化控制学习打下基础。

三、实验内容

1. 液压吊车的动作原理实验：包括上升、下降、向左旋转和向右旋转等动作，通过实际操作了解吊车的基本动作原理。

2. 液压传动基本回路实验：涵盖换向回路、闭锁回路、减压回路等多种液压传动基本回路，通过实验了解液压传动系统的基本构成和工作原理。

四、基本参数

1. 实验台尺寸：长1500mm、宽700mm、高1800mm，满足大多数教学和实验需求。

2. 演示台尺寸：长700mm、宽700mm、高1330mm，方便学生观察和操作。

3. 电源要求：220V、50Hz市电，符合国内标准电源要求。

4. 液压实验泵站尺寸：长500mm、宽350mm、高300mm，为实验提供稳定的液压动力源。

5. 工作电源：AC 220V永磁调速电机，调速范围0-1500转/分，满足不同实验需求。

6. 安全限速范围：1-1500转/分，确保设备安全运行。液压泵工作时离液压台1.5m远处噪声≤58dB，保证实验环境的安静舒适。

7. 油路液流要求：压力仅需0.3-0.5Mpa（油泵最高压力Pmax＝1.5Mpa），确保液压系统的稳定运行。
