液压挖掘机控制教学实验台

液压挖掘机控制教学实验台

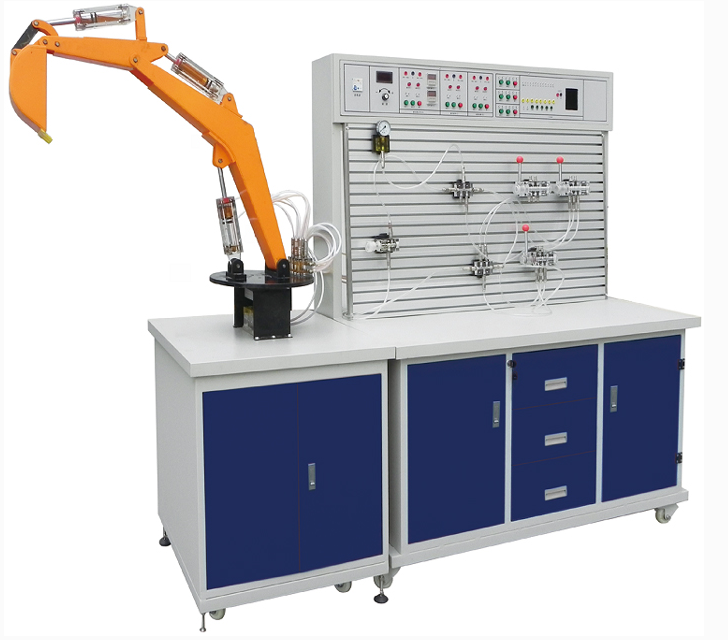

挖掘机实训设备是专门用于模拟挖掘机操作、教学和实验的设备，其特点在于能够模拟真实挖掘机挖掘、装载和卸载物料的过程。以下是该设备的详细介绍：

一、概述

挖掘机实训设备是土方机械中的一种，它通过铲斗挖掘高于或低于地面的物料，并将其装入运输车辆或卸至指定堆料场。该设备不仅适用于建筑工地、道路施工和水利工程等行业，同时也是工程教育领域中不可或缺的教学工具。

二、主要特点

1. 透明机身设计：采用进口有机玻璃制作挖掘机机身，具有耐腐蚀、抗磨性能强、长久不变色等特点。这种透明设计使得学生可以直观地观察挖掘机内部结构和运行过程，增强学习效果。

2. 坚固美观的柜体：柜体采用1MM厚的SPCC冷轧板制作，表面经过中温磷化防锈漆和静电喷涂处理，既坚固又美观。柜体底部装有四个万向轮，方便设备的搬运和拆卸。

3. 灵活的控制方式：设备支持继电器控制和PLC控制两种方式。PLC控制采用三菱FX1S-20MR主机，提供12路输入和8路继电器输出，满足不同的教学和实验需求。

三、学习目的

通过挖掘机实训设备，学生可以深入了解挖掘机的基本结构、传动系统、液压系统和控制原理等方面的知识。同时，通过实际操作和实验，学生可以掌握挖掘机的操作技能，提高实践动手能力。

四、实验内容

1. 挖掘机动作原理实验：包括降大臂、降小臂、收铲斗、开小臂、收小臂、向左旋转和向右旋转等动作的实验。

2. 液压传动基本回路实验：涵盖换向阀的换向回路、闭锁回路、减压回路、增压回路、卸载回路、节流调速回路等多种液压传动基本回路的实验。

五、基本参数

1. 实验台尺寸：长1500mm、宽700mm、高1800mm。

2. 演示台尺寸：长700mm、宽700mm、高1330mm。

3. 电源要求：220V、50Hz市电。

4. 液压实验泵站尺寸：长500mm、宽350mm、高300mm。

5. 工作电源：AC 220V永磁调速电机，调速范围0-1500转/分。

6. 安全限速范围：1-1500转/分，液压泵工作时离液压台1.5m远处噪声≤58dB。

7. 油路液流要求：压力仅需0.3-0.5Mpa（油泵最高压力Pmax＝1.5Mpa）。

六、液压元件说明

设备配备有双作用油缸等液压元件，用于模拟挖掘机的各种动作。油缸采用透明有机玻璃材料制作，方便观察内部结构和工作过程。同时，设备还配备了相应的安装配件和安全操作说明，确保实验过程的安全和顺利进行。
